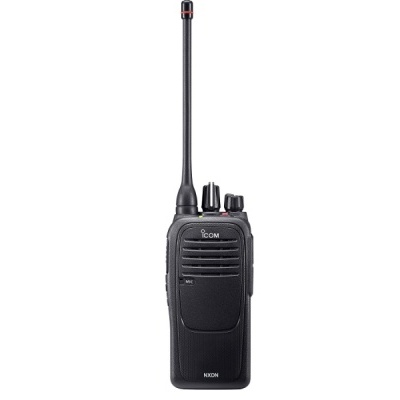

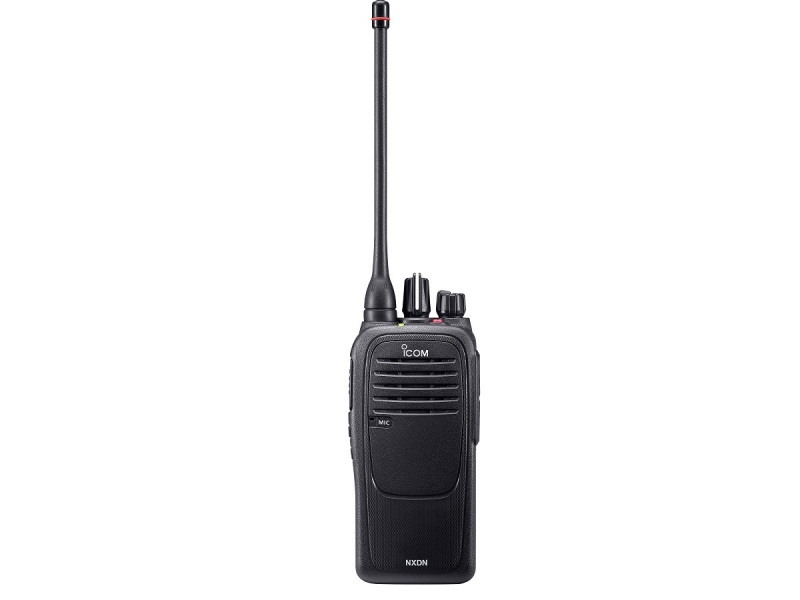

ICOM IC-F1000 e IC-F2000
Cobertura de frequência
(Varia de acordo com a versão)
136–174MHz
400–470MHz
Numero canais
IC-F1000
IC-F2000
16 canais
IC-F1000T/S
IC-F2000T/S
128 canais
Tipo de emissão
16K0F3E/14K0F3E/11K0F3E
(25/20/12.5kHz)
Exigência de fonte alimentação
7.5V DC
Consumo
Tx High
1.3A
Rx
Stand-by
77mA
80mA
Max. áudio
(altifalante inter)
330mA
300mA
Impedância antena
50Ω
Temperatura de operação
(Apenas o rádio)
–25°C to +55°C
Dimensões (W×H×D)
52.2×111.8×24.5mm
(Com BP-280)
Peso (aproximado)
240g
(With Depende da Bateria)
Transmissor
IC-F1000/S/T
IC-F2000/S/T
Potência de saída RF (a 7.2V DC)
5W, 2W, 1W
(Hi, L2, L1)
4W, 2W, 1W
(Hi, L2, L1)
Desvio de frequência máx. (W/M/N)
± 5.0kHz/±4.0kHz/±2.5kHz
Emissões espúrias
0.25μW (≤ 1GHz), 1.0μW (> 1GHz)
Estabilidade de frequência
±2.5ppm
Distorção harmonica áudio (W/M/N)
1.0%/1.0%/1.5% typ.
(AF 1kHz 40% desvio)
Modulaçõe residuais (W/M/N)
45/43/40dB min. (Com filtro CCITT)
Conector microfone externo
3 condutores 2.5 (d) mm (1/10?)/2.2kΩ
Receptor
IC-F1000/S/T
IC-F2000/S/T
Sensibilidade
–4dBμV tip. emf (a 20dB SINAD)
Selectividade de canal adjacente (W/M/N)
70/70/40dB min.
Rejeição resposta espúrias
70dB min.
Rejeição de intermodulação
65dB min.
Hum e ruído (W/M/N)
45/43/40dB min.
(Sem filtro CCITT)
Potência saída AF
(5% distorção)
Altifalante interno
800mW tip.(Com carga 12Ω)
Altifalante externo
400mW tip.(Com carga 8Ω)
Conector altifalante externo
2 condutores 3.5 (d) mm (1⁄8?)/8Ω
Medições efectuadas em conformidade com a norma EN 300-086 (EUR).
Todas as especificações estão sujeitas a alterações sem obrigatoriedade de aviso prévio ou notificação.
COMPARAÇÃO DE FUNÇÕES E OPÇÕES DE UNIDADE INTERNA
IC-F1000/S/T IC-F2000/S/T
Número de slots opcionais
-
CTCSS/ DTCS
codificador
Disponível
decodificador
Disponível
2-Tone
decodificador
Disponível
codificador
Disponível
5-Tone
decodificador
Disponível
decodificador
Disponível
DTMF de discagem automática
Disponível
Decodificador DTMF
-
Voice Scrambler
Inversão
Disponível
Sem rolar
-
Rolando
-
APCO P25 digital
-
6.25kHz digital
-
MDC 1200
Disponível (Funções limitadas)
Função Movimento
Disponível
Função Trabalhador Solitário
Disponível
Função Homem Morto
Disponível
Intrinsecamente seguro
-
Anúncio de voz
Disponível
Audio compander
Disponível
Receptor GPS
-
Especificações militares.
A Icom fabrica produtos robustos que foram testados e aprovados segundo as seguintes normas e rigorosos padrões ambientais.
Standard
MIL-810 G
Método, Proc.
Armazenamento a baixa pressão
500.5 I
Operação a baixa pressão
500.5 II
Armazenamento a altas temperaturas
501.5 I
Operação em altas temperaturas
501.5 II
Armazenamento a baixas temperaturas
502.5 I
Operação a baixas temperaturas
502.5 II
Choque térmico
503.5 I-C
Radiação solar
505.5 I
Chuva
506.5 I
Gotas de água
506.5 III
Humidade induzida
507.5 II
Salinidade
509.5
Poeiras
510.5 I
Ímersão
512.5 I
Vibração
514.6 I
Choque funcional
516.6 I
Shock Transit Drop
516.6 IV
Também cumpre as normas equivalentes MIL-STD-810 -C, -D, -E e -F.
Proteção padrão (IC-F1000/T/S, IC-F2000/T/S & HM-168LWP)
Poeira e água
IP67 (Protecção poeiras e à prova de água)
IP67 Protecção à prova de água e poeira
A série IC-F1000 tem um corpo estreito de apenas 24,5 milímetros de profundidade com invólucro impermeável IP67. O transceptor pode resistir a profundidade de 1m de água durante 30 minutos. A sua construção à prova de poeira impede a entrada de poeira, areia, lama e outros objectos.
Emergência melhorada com sensor de movimento
Com um sensor de movimento, a série IC-F1000 pode detectar a sua posição, estado de movimento e não-movimento e pode enviar um sinal de emergência. A função de movimento detecta se o transceptor está em movimento ou agitação, por exemplo, durante uma perseguição. As funções "trabalhador solitário" e "homem morto" são programáveis.
Fácil de ouvir em ambientes ruidosos.
O grande altifalante de 36 milímetros (800 mW*) do transceptor fornece um áudio nítido. O amplificador embutido BTL duplica a potência de saída de áudio e oferece voz alta e nítida para um operador de rádio que trabalha em ambientes ruidosos.
* Típica com altifalante interno
Inversão de Voice Scrambler
O voice scrambler de inversão incluído, oferece conversação segura. Permite selecionar até 16 códigos.
14 horas de tempo de funcionamento com bateria à prova d'água.
A bateria impermiável de Li-Ion fornecida, BP-280 (7.2V DC, 2400mAh).
*Tx: Rx: Standby = 5:5:90. Economia de energia ligada.
Silêncio e mais Stand-by
A série IC-F1000 tem incluídos 2 Tons, 5 Tons, CTCSS e DTCS capacidades de sinalização para comunicações de grupo e chamadas seletivas..
Compatível com MDC 1200
Pode programar Os seguintes recursos do MDC:
PTT ID
Emergência (Nenhuma transmissão ACK)
Verificação de Rádio (apenas RX)
Stun / Revive (apenas RX)
Transmitir mensagens de status (apenas modelos com LCD)
100 tabela alias (apenas modelos com LCD)
Anuncio do canal
Quando gira o botão do canal, o rádio anuncia o número do canal.
Conveniente para fazer ajustes de rádio sem ter que olhar para o rádio.
Outros Recursos
8 memórias DTMF de discagem automática
BIIS PTT ID e chamadas de emergência
Função "Shift key" aumenta número de atribuições de teclas programáveis
Função de fiscalização
Alarme de escala
Microfone altifalante à prova de água opcional (HM-168LWP)
Acessórios fornecidos
Bateria (BP-280)
Carregador de mesa (BC-213)
Adaptador AC (BC-123SE)
Clipe de cinto (MB-133)
Antena
*A configuração pode ser diferente dependendo da versão
