Este equipamento requer operador habilitado com lincença ou certificado de radioamador. A sua utilização é para a faixa de frequenencias atribuidas de acordo Serviço Amador e Amador Satélite atribuidas pela ANACOM com a legislação em vigor.
Descrição

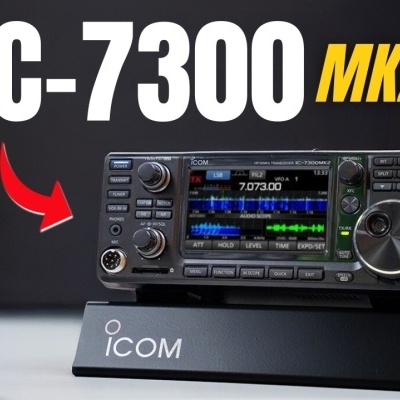

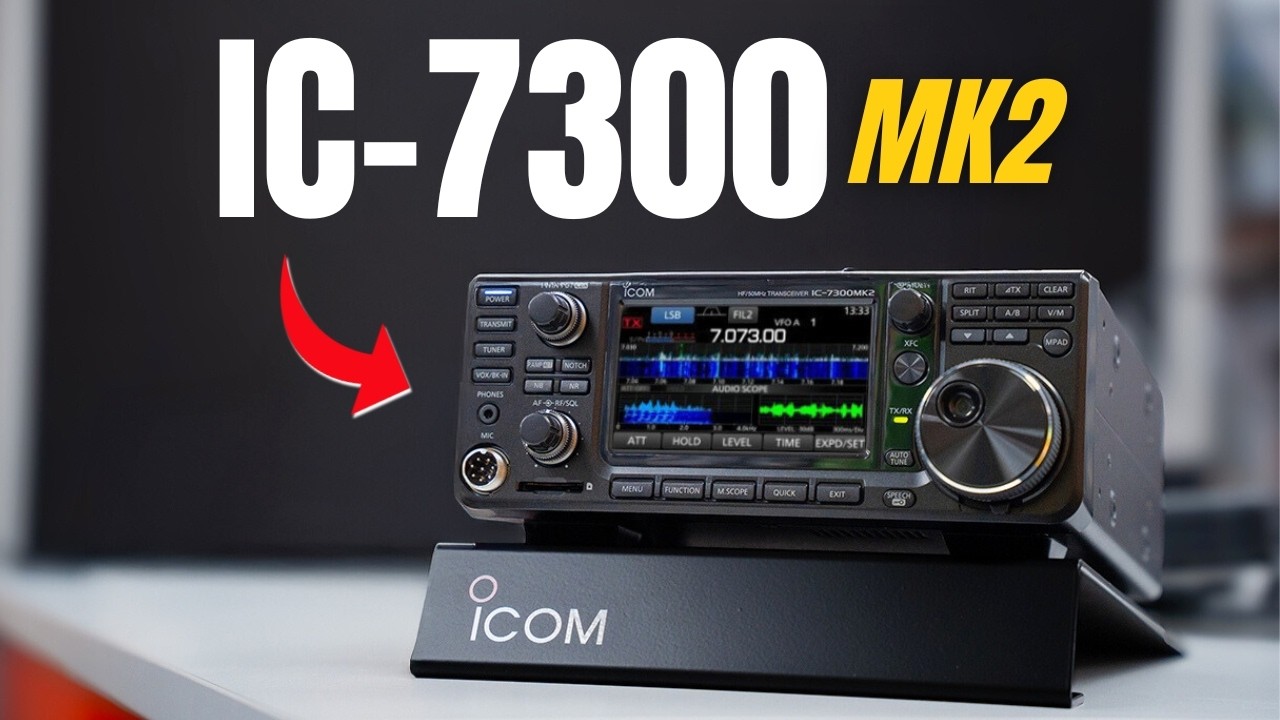

O ICOM IC-7300 MK2 é a evolução do lendário IC-7300, um dos transceptores SDR de maior sucesso da história. Mantém sua arquitetura de amostragem direta, mas incorpora melhorias significativas em desempenho, conectividade, eficiência e usabilidade, tornando-se um dispositivo ideal para operadores de rádio amador exigentes. Ele oferece recepção mais limpa, redução do ruído de fase, novas opções modernas de conectividade (HDMI, USB-C, LAN) e ferramentas avançadas como um decodificador CW integrado.
Este transceptor inclui suporte para as bandas de 5 MHz e 70 MHz e é capaz de transmitir nas bandas de 4m e 6m.
O IC-7300MK2 tem potência de 100 W e oferece uma variedade de modos, incluindo USB, LSB, CW, AM, FM, RTTY e PSK-31.
Principais Características:
Tecnologia SDR baseada em amostragem direta baseada em FPGA para sinal mais limpo.
Tela sensível ao toque colorida de 4,3" com espectro em tempo real e display em cascata.

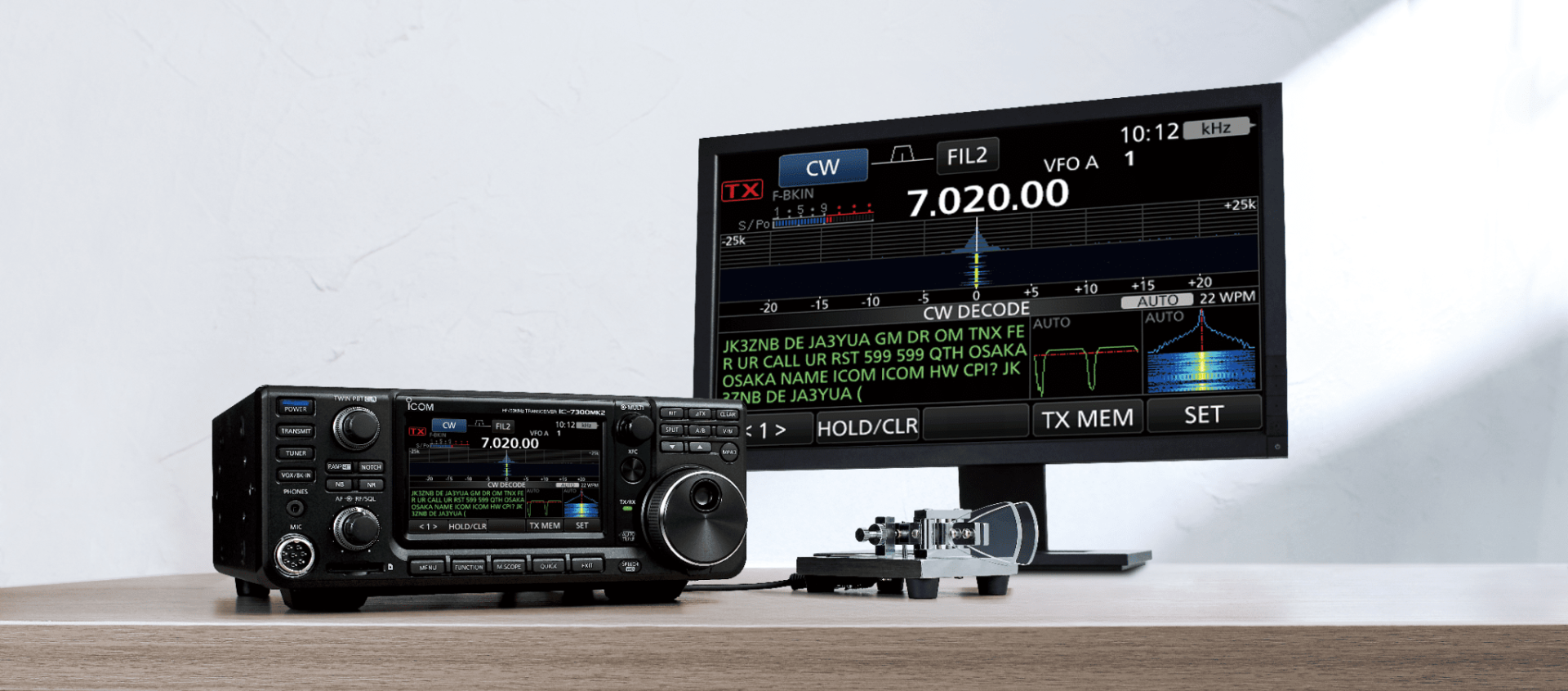

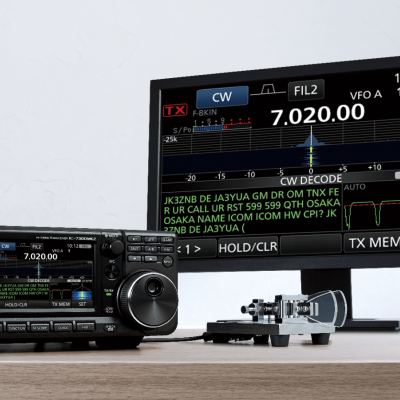

Saída HDMI™ para monitor externo com display espectro/cascata e áudio.
Decodificador CW embutido, sem necessidade de PC.
Conectividade avançada: USB-C com duas portas virtuais, LAN integrada para operação remota.
RX Antenna IN/OUT (SMA) para filtros, pré-amplificadores e antenas RX dedicadas.
Baixo consumo de energia em standby (0,7 A), redução do calor e melhoria da eficiência.
Compatível com HF, 50 MHz, 70 MHz e 5 MHz (dependendo da versão da UE).
Sintonizador automático de antena embutido.
Melhorias do ICOM IC-7300 MK2 em relação ao IC-7300:
+12 dB RMDR (de ~97 dB para ~105 dB).
Ruído de fase significativamente menor (≈ −139 dBc/Hz).
Nova porta HDMI™ para monitor externo (não disponível no IC-7300).
Decodificador CW integrado (não presente no IC-7300).
USB-C com portas virtuais duplas (IC-7300 usa USB-B).
LAN integrada para operação remota sem um PC servidor.
23% menor no consumo de energia em standby (0,7 A vs. 0,9 A).
Antena RX dedicada de entrada/saída.
ESPECIFICAÇÕES TÉCNICAS
Geral:
Cobertura de frequência (unidade: MHz):
Receptor 0,030000 ~ 74,800000*
Transmissor 1,000 800000 ~ 1,999999*
3,500000 ~ 3,999999*
5,255000 ~ 5,405000
7,000000 ~ 7,300000*
10,100000 ~ 10.150.000
14.000.000 ~ 14.350.000
18.068.000 ~ 18.168.000
21.000.000 ~ 21.450.000
24.890.000 ~ 24.990.000
28.000.000 ~ 29.700.000
50.000.000 ~ 54.000.000*
70.000.000 ~ 70.500.000* (apenas versão europeia)
* A cobertura de frequência e as faixas garantidas variam dependendo da versão do transceptor.
Modos de operação: USB/LSB (J3E), CW (A1A), RTTY (F1B), AM (A3E) e FM (F3E)
Número de canais de memória: 101 (incluindo 2 extremidades de varredura)
Impedância da antena: 50 Ω desbalanceada

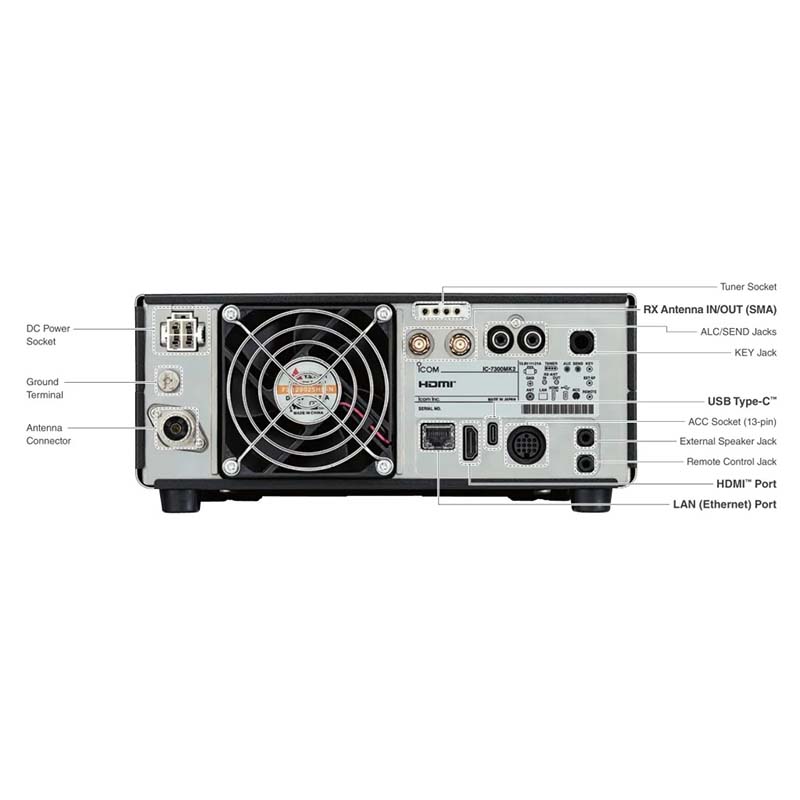

Conector de antena:
SO-239 × 1 (para banda HF/50 MHz/70 MHz)
SMA × 2 (para banda HF/50 MHz/70 MHz, apenas RX)
Requisitos de fonte de alimentação: 13,8 V DC (±15%)
Faixa de temperatura de operação: –10°C ~ +60°C, +14°F ~ +140°F
Estabilidade em frequência: ±0,5 ppm ou menos (–10°C ~ +60°C, +14°F ~ +140°F)
Resolução de frequência: 1 Hz
Consumo de energia:
Recebe:
Espere 0,7 A (típico)
Áudio máximo 1,25 A
Transmissão:
Potência máxima 21,0 A
Dimensões (excluindo projeções): 240 (L) × 94 (Água) × 237,6 (D) mm
Peso (aproximado): 4,1 kg, 9,0 lb
Transmissor:
Potência
de saída do transmissor Bandas HF e 50 MHz:
SSB/CW/RTTY/FM 0,6 W ~ 100
W AM 0,125 W ~ 25 W
Banda 70 MHz*
SSB/CW/RTTY/FM 0,3 W ~ 50 W
AM 0,075 W ~ 12,5
W * Dependendo da versão do transceptor.
Sistema de Modulação:
SSB PSN Modulação
Digital FM Reatância Modulação
Digital AM Modulação Digital de Baixa Potência
Emissões espúrias:
Harmônicos:
–50 dB ou menos (1,8 ~ 28 MHz)
–63 dB ou menos (banda 50 MHz)
–60 dB ou menos (banda 70 MHz)
Emissões fora da banda:
–40 dB ou menos (1,8 ~ 28 MHz)
–60 dB ou menos (banda 50 MHz)
–60 dB ou menos (banda 70 MHz)
Supressão de portadora: 50 dB ou mais
Supressão indesejada de banda lateral: 50 dB ou mais
Impedância do microfone: 600 Ω
Receptor:
Sistema de recepção: Super-heteródino de Amostragem Direta
Frequência intermediária: 1ª 12 kHz
Sensibilidade (Filtro: SOFT): SSB/CW (BW=2,4 kHz, 10 dB S/N) 1,8 ~ 29,999999 MHz -16 dBμV (0,16 μV) ou menos
Banda de 50 MHz -18 dBμV (0,13 μV) ou menos
Banda de 70 MHz* -16 dBμV (0,16 μV) ou
menos * Dependendo da versão do transceptor. AM (BW=6 kHz, 10 dB S/N)
0,5 ~ 1,8 MHz +22 dBμV (12,6 μV) ou
menos 1,8 ~ 29,999999 MHz +6 dBμV (2,0 μV) ou menos
50 MHz e 70 MHz nas bandas 0 dBμV (1,0 μV) ou menos FM (BW=15 kHz, 12 dB SINAD)
28,0 ~ 29,7 MHz –6 dBμV (0,5 μV) ou menos
50 MHz e 70 MHz –12 dBμV (0,25 μV) ou menos
P.AMP1 é ativado na banda HF e P.AMP2 é ativado nas faixas de 50 MHz e 70 MHz.
Sensibilidade para a versão europeia (Filtro: SOFT): SSB (BW=2,4 kHz, 12 dB SINAD)
1,8 ~ 2,999999 MHz +10 dBμV emf ou
menos 3,0 ~ 29,999999 MHz 0 dBμV emf ou menos
50 MHz e 70 MHz -6 dBμV emf ou menos AM (BW=4 kHz, modulação 60%, 12 dB SINAD)
1,8 ~ 2,999999 MHz +16 dBμV emf
ou menos 3,0 ~ 29,999999 MHz +6 dBμV emf
50 MHz e 70 MHz faixas 0 dBμV emf ou menos FM (BW=7 kHz, 60% de modulação, 12 dB SINAD)
28,0 ~ 29,7 MHz 0 dBμV emf ou menos,
50 MHz e 70 MHz faixas -6 dBμV emf ou menos
, P.AMP1 é ativado na banda HF e P.AMP2 está habilitado nas bandas de 50 MHz e 70 MHz.
Sensibilidade ao squelch (Limiar): SSB +15 dBμV (5,6 μV) ou menos
; FM -10 dBμV (0,3 μV) ou menos
. P.AMP1 está ativado na faixa HF e P.AMP2 está ativado nas faixas de 50 MHz e 70 MHz.
Seletividade (Filtro: SHARP): SSB (BW=2,4 kHz): 2,4 kHz ou mais/-6 dB e 3,4 kHz ou menos/-40 dB
CW (BW=500 Hz): 500 Hz ou mais/-6 dB e 700 Hz ou menos/-40 dB
RTTY (BW=500 Hz): 500 Hz ou mais/-6 dB e 800 Hz ou menos/-40 dB
AM (BW=6 kHz): 6,0 kHz ou mais/-6 dB e 10 kHz ou menos/-40 dB
FM (BW=15 kHz): 12,0 kHz ou mais/-6 dB dB e 22 kHz ou menos/-40 dB
Rejeição de imagem e áudio espúria: banda HF SSB/CW/AM/FM
: 70 dB ou mais
50 MHz e 70 MHz faixas: 70 dB ou mais (exceto sobreposição do ADC: 124,032 MHz – frequência RX)
Potência de saída de áudio: 2,5 W ou mais (8 Ω carga, 1 kHz, 10% de distorção)
Impedância de saída AF: 8 Ω
Faixa RIT variável: ±9,999 kHz
INCLUIR
Transceptor ICOM IC-7300 MK2
Filtro de supressão (OPC-1457R)
Microfone (HM-219)
Diversos conectores
Manual do usuário
