FT240-43 Ferrite Toroid
FT240-43 Ferrite toroids can be used as common mode choke, impedance transformer or balun.
FT240-43
Amidon
FT240-43
AL(nH)
1075 ±20%
Ae(cm2)
1.58
Σl/A(cm^-1)
9.2
le(cm)
14.5
Ve(cm3)
22.8
FT240 Dimensions
Dimension
mm
mm tolerance
Inch
A
61
+/- 1,3
2,4
B
35,55
+/- 0,85
1,4
C
12,7
+/- 0,5
0,5
FT240-31 - FAIR AIR
Toroide de Ferrite FT240-31
O toroide de ferrita FT240-31 pode ser usado como estrangulador ou balun em modo comum.
FT240-31
Amidon
FT240-43
H(Oe)
0.09
Dimensões do FT240
Dimensão
mm
Tolerância em mm
Polegada
A
61
+/- 1,3
2,4
B
35,55
+/- 0,85
1,4
C
12,7
+/- 0,5
0,5

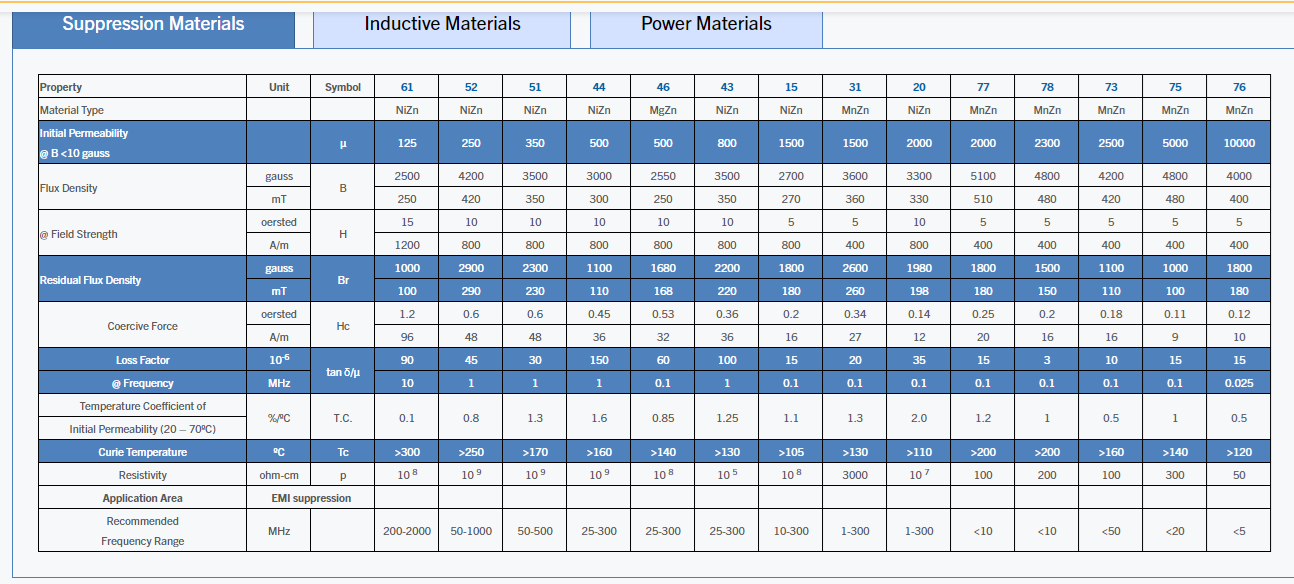

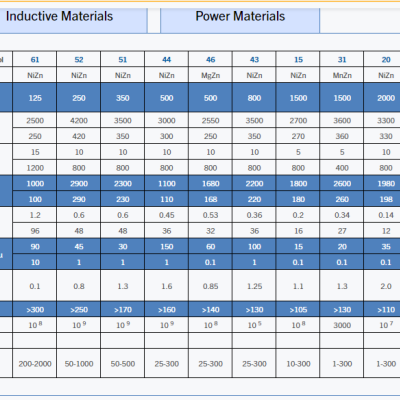

31 Material
Propriedade
Símbolo
Valor
Unidade
Permeabilidade inicial
μi
1500
Densidade de Fluxo @ Intensidade de campo
B
H
3900
5
Gauss
Oersted
Densidade residual de fluxo
BR
3200
Gauss
Força coercitiva
Hc
0.28
Oersted
Fator de Perda @ Frequência
Tan δ/ μi
20
1.0
10^-6
MHz
Coeficiente de temperatura da permeabilidade inicial (20-70°C)
1.6
%/°C
Temperatura de Curie
Tc
>130
°C
Resistividade
ρ
3000
ohm-cm
Choke de modo comum
O 31 Material é uma solução muito boa de supressão de modo comum de banda larga na faixa de frequência de 1 a 50 MHz. Se você usar múltiplas voltas de cabo ao redor do núcleo anelar, a supressão aumentará enquanto a frequência decretará. Veja a imagem a seguir para ver o efeito de múltiplos turnos.
Transformador de banda larga
O design do material de 31 ferrites é perfeito para supressão em modo comum. O material 31 é excelente para criar um balun 1:1 na faixa de frequência mais baixa, de 1 a 10 MHz. Para transformadores de impedância, por favor, use o material 43.
Material: 31
Permeabilidade (µi): 1500
AL (nH): 3180
Diâmetro externo (métrico): 61 mm
Diâmetro interno (métrico): 35,55 mm
Altura (métrica): 12,7 mm
Diâmetro externo (imperial): 2.4 in
Diâmetro interno (imperial): 1.4 in
Altura (imperial): 0.5 in

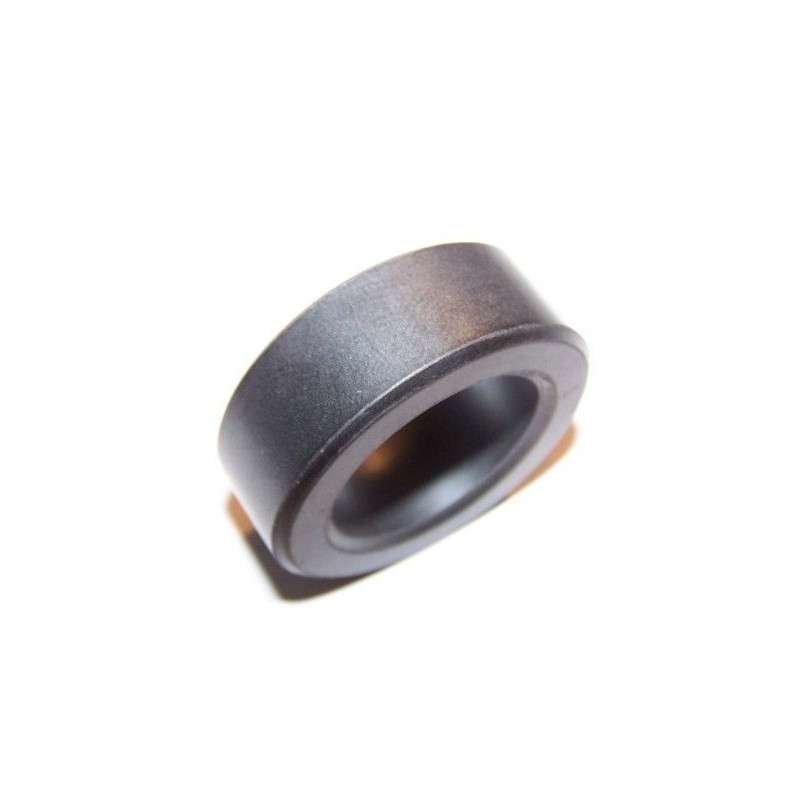

FT-140-43
Diâmetro interno:
23 mm
Diâmetro interno:
35.55 mm
Altura externo:
12.7 mm
Indutância:
885 nH
