Parâmetros do módulo:
Nome do módulo: Módulo de corrente constante de aumento de 1200W
Natureza do módulo: Módulo de boost não isolado (BOOST )
Tensão de entrada: DC10-60V (entrada direta 10-60V sem tensão de seleção de jumper) (atualização de 2016/05/15)
Corrente de entrada: 20A (MAX) excede 15A, adicione resfriamento do ventilador (a corrente de entrada do ventilador pode atingir 25A quando a entrada do ventilador tensão é 12-24V)
Corrente de trabalho estática: 15mA (12V litros 20V, quanto maior a tensão de saída, a corrente estática aumentará)
Tensão de saída: 12-83V continuamente ajustável (a saída padrão é definida para 19V de envio, ajuste para outros valores de tensão. Se você tiver um multímetro, o comprador pode ajustá-lo)
Saída fixa de 12-83V (para clientes em massa)
Corrente de saída: 18A MAX Mais de 10A, por favor, reforce a dissipação de calor (em relação à diferença de tensão de entrada e saída, quanto maior a pressão diferencial, o abaixe a corrente de saída)
Faixa de corrente constante: 0,5-18A (+/- 0,3A)
Conexão anti-reversa de entrada: Sim (150A de potência MOS anti-reversa)
Proteção Bateria fraca: sim (9-50V ajustável)
Temperatura de trabalho: -40 ~ +85 graus (melhora a dissipação de calor quando a temperatura ambiente é muito alta)
Frequência de trabalho: 150 kHz
Eficiência de conversão: 92% -97% (a eficiência está relacionada à entrada, corrente de tensão, pressão diferencial. Baixa pressão diferencial )
Proteção contra sobrecorrente de entrada: Sim (entrada superior a 25A, proteção automática, potência não aumenta)
Proteção contra curto-circuito: Sim (fusível de entrada 30A) Dupla proteção contra curto-circuito, mais seguro de usar.
Proteção de conexão reversa de entrada: Sim (potência anti-reversa do tubo MOS 150A. Pode ser revertido por um longo tempo)
Método de instalação: 4 colunas de cobre de 3 mm
Método de fiação: bloco terminal (use fio de cobre puro de alta corrente)
Tamanho do módulo: comprimento 130 mm largura 52 mm altura 53 mm
Peso do módulo único: 263 gramas
Potência de saída: = tensão de entrada * 20A, como: entrada 12V * 20A = 240W A potência máxima quando entrada 12V é 240W
Tensão de entrada * 20A Por exemplo: entrada 24V * 20A = 480W, ou seja: a potência máxima é 480W quando entrada 24V Nota: A potência máxima é 240W quando entrada 12V
, a potência máxima é 480W quando entrada 24V e a a potência máxima é de 720W quando a entrada é de 36V.

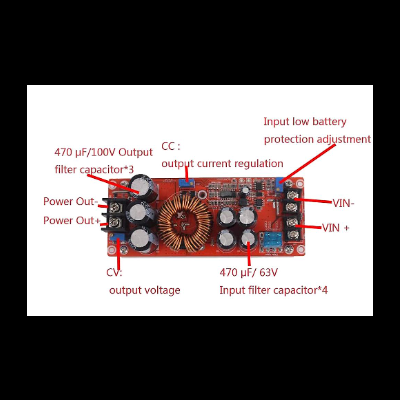

O material da fonte de alimentação é muito feroz. Ele usa 4 capacitores eletrolíticos de baixa resistência de alta frequência de 63V/470UF e produz 3 capacitores eletrolíticos de 100V/470UF. O ímã de anel de ferro-silício-alumínio de ultra-alta potência de 33 mm é enrolado com três fios de cobre puro de 1,2 mm para evitar superaquecimento e saturação magnética sob grandes condições de corrente. Use um radiador de alumínio de 116MM*58MM*14MM para dissipar o calor. E o dissipador de calor tem uma posição de furo de montagem de ventilador 5015 (5MM*5MM*15MM); A tensão de saída e a corrente do chip de gerenciamento de energia importado são continuamente ajustáveis. Mais importante, o preço não é caro.
