UG-23-TA / N-23TAMade in Germany

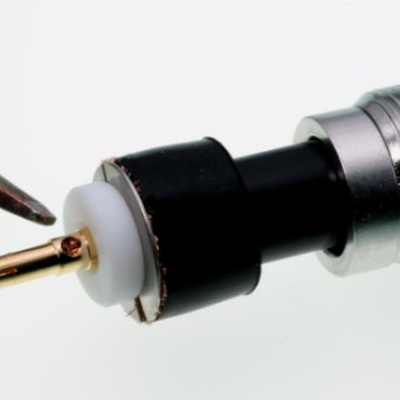

é fornecido com 2 contatos centrais:
1. Contato
pequeno orifício de solda para
2. Contato
furo de solda grande para
A BORDO
AÉREO 10
Aircom Premium
Calorix 10
Ecoflex 10 |
Ecoflex 10 mais
H 1000
H 2000 Flex
H 2010
H 2010 FRNC
Heatex 10 |
HyperFlex 10
LMR 400
Neoflex 10 |
RG 213 U
RG 214 U
Ultraflex 10
conector.
A montagem incorreta é, portanto, evitada.
N 23 AT
Padrão
Norma IEC 61 169-16
Classe
de proteção Código de proteção
Propriedade IP 67
Vida útil (ciclos de plugue) Tempo de vida (ciclos de plugue)
≥500
Pino do material Pino
do material
diamagnético
diamagnético
Material (partes metálicas, excepto pino) Material (partes
metálicas, excluindo PIN)
CuZn39PB3
Material isolante de manga
material isolante
PTFE
Vedação do material de vedação
de contato do material
Borracha de borracha
Material O-ring material O-ring
Borracha de borracha
Pinos centrais de superfície pinos de
superfície
banhado a ouro banhado a
ouro
Faixa de temperatura de
operação
- 55°C / +155°C
Peso
peso
55 g
RoHS compatível
com RoHs compatível com pliant
sim / sim
Tensão de funcionamento tensão de
funcionamento
≤ RMS de 1000 V
VSWR
≥ 1,07 (1 GHz)
Resistência ao volume resistência ao contato interno interno interno
≤ 1,5 mΩ
Resistência ao volume Resistência ao contato externo externo
≤ 1,0 mΩ
Aviso de segurança / Precauções e perigos / Garantia do Bem.
a) Efetuar leitura do manual de intrusões antes da utilização ou montagem do artigo. Verificar, riscos elétricos, danos por líquidos, tensão de utilização, classe de proteção do aparelho elétrico. Os equipamentos elétricos devem ser limpos com pano seco.
b) Manter os aparelhos elétricos afastado do alcance das crianças, de forma a que estes não possam ligar o sistema elétrico.
c) Restrições de uso.
Alguns equipamentos rádioelétricos está restringido a pessoas habilitadas para seu uso.
Não se responsabilizamos por qualquer manipulação que modifique ou altere as normas e funções legais.
d) Produtos Quimicos:
Nos produtos quimicos, deve ler a instruções da embalem, afim de verificar o perigo para o usuário como tambêm para crianças. Todo produto quimico deve manter-se fora do alcançe de crianças e de pessoa com disturbios mentais.
Simbolos Quimicos Informativos:
Simbolos Elétricos Informativos:
e) Equipamentos rádioelectricos e sua utilização para RADIOAMADOR, BANDA MARITIMA, BANDA AÉRE e PROFISSIONAL.
Estes equipamentos requerêm operador habilitado com lincença de frequencia atribuida ou certificado de operador. A sua utilização é para a faixa de frequenencias atribuidas de acordo com ANACOM com a legislação em vigor.
Os equipamentos de CB ( Banda do cidadão) 27mhz, PMR446 (uhf) e Scaneres/Receptores não requerem qualquer licença para sua utilização.
Imagens de segurança do produto
As imagens de segurança dos produtos contêm informações sobre a embalagem dos produtos e podem fornecer informações de segurança fundamentais para um produto específico.
Sem informação para apresentar de momento.
Imagens de segurança do produto
As imagens de segurança dos produtos contêm informações sobre a embalagem dos produtos e podem fornecer informações de segurança fundamentais para um produto específico..
Avisos.
Montar o produto seguindo as instruções do fabricante.
Este produto, segundo a marca, cumpre os requisitos das normas europeias aplicáveis e possui certificação CE.
Imagens de segurança do produto.
As imagens de segurança dos produtos contêm informações na embalagem dos produtos e podem fornecer informações de segurança fundamentais para um produto específico.
Garantia do Bem.
3 anos de garantia de acordo com o Decreto-lei Nº84/2021
----
A empresa Digital Electronica de Antonio Carreira Crêspo Pedrosa, não é responsável pela produção do produto
