Made in Germany
(Corpo Robusto) - Ficha muito robusta.
plugue N-Norm banhado a prata para os nossos cabos coaxiais
STG S = carcaça do conector banhado a prata T = PTFE dielétrico G = contato central banhado a ouro
TA = Liga Tres CuSnZn3 (bronze branco) + dielétrico PTFE

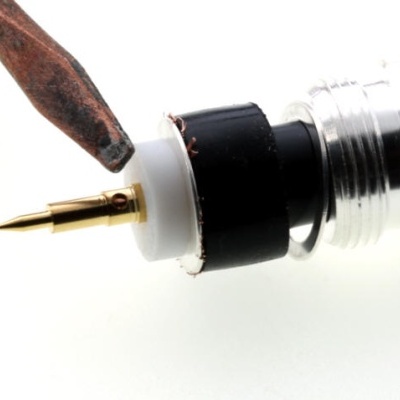

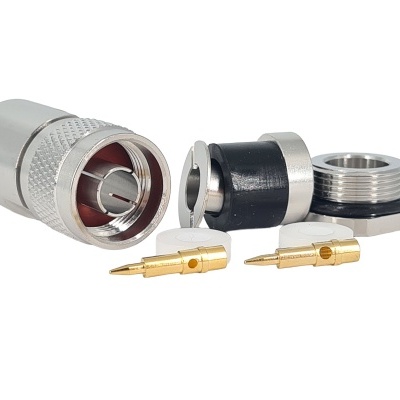

Conector N banhado a prata, dielétrico PTFE, pino central banhado a ouro UG 21 STG-2 é o nosso plugue N, isolamento de PTFE, pino central banhado a ouro

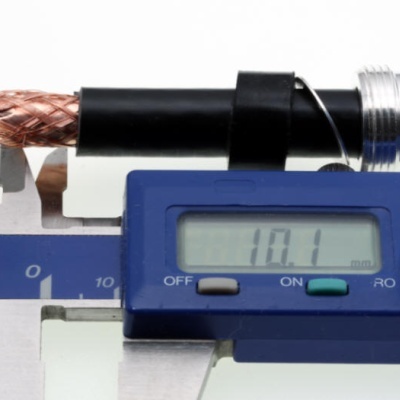

UG 21 STG-2 pode ser usado para todos os cabos de 10 a 11 mm. A diferença para o UG 21 STG é o 2º pino do meio, que tem um ampliado É o caso do Reino Unido.

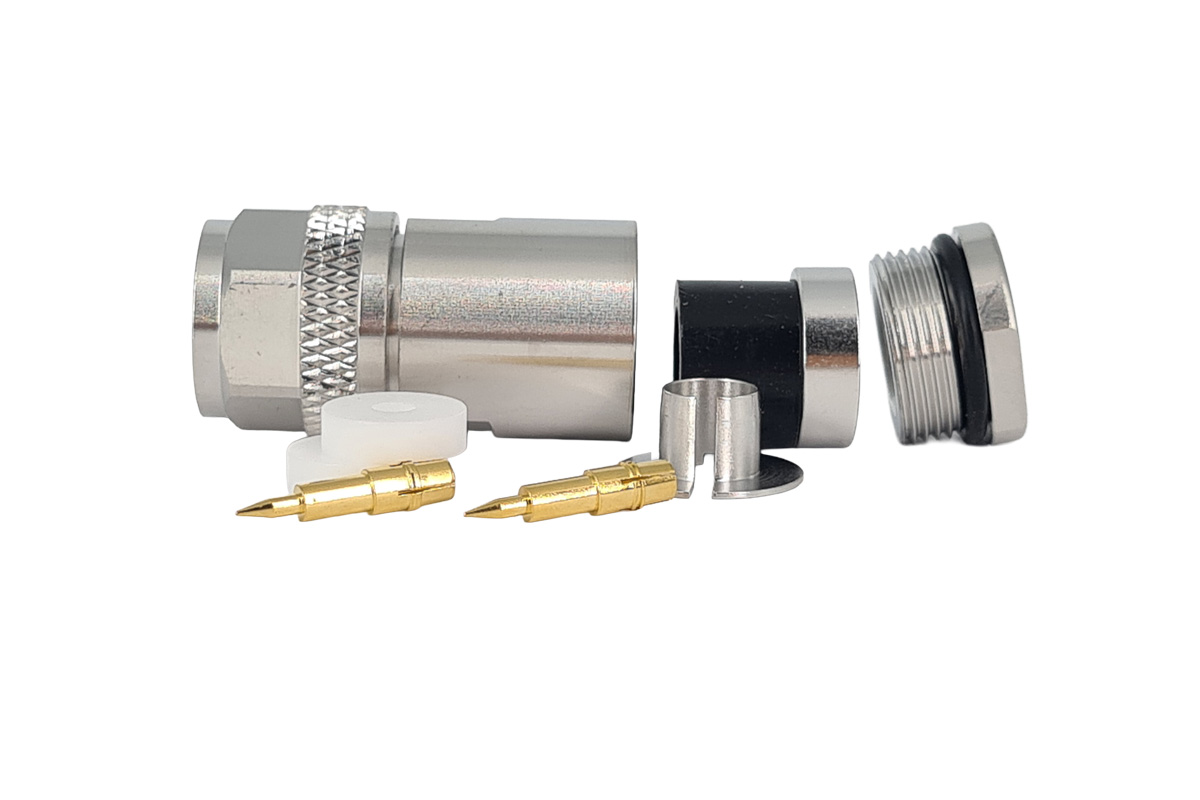

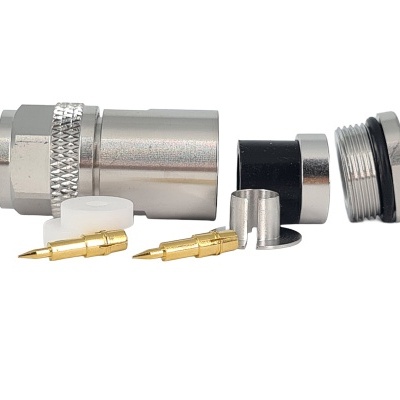

UG 21 STG-2 pode ser usado para todos os nossos cabos entre 10 e 11 mm. Há um pouco diferença UG 21 STG e UG 21 STG-2. UG 21 STG-2 é entregue com um segundo pino central que pode ser instalado em 7x 1 mm Cabos.
H 2000 Flex
RG 213 U
RG 214 U
H 1000
LMR 400
Aircom P
H 2010
Ultraflex 10 |
Calorix 10
Ecoflex 10 (+)
Heatex 10 |
HyperFlex 10

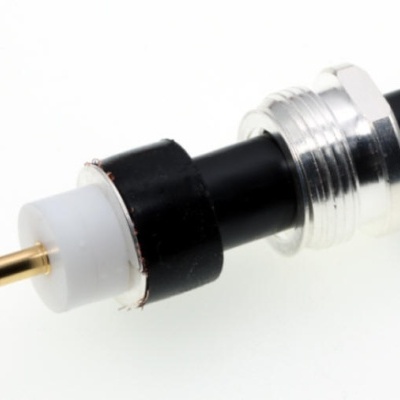

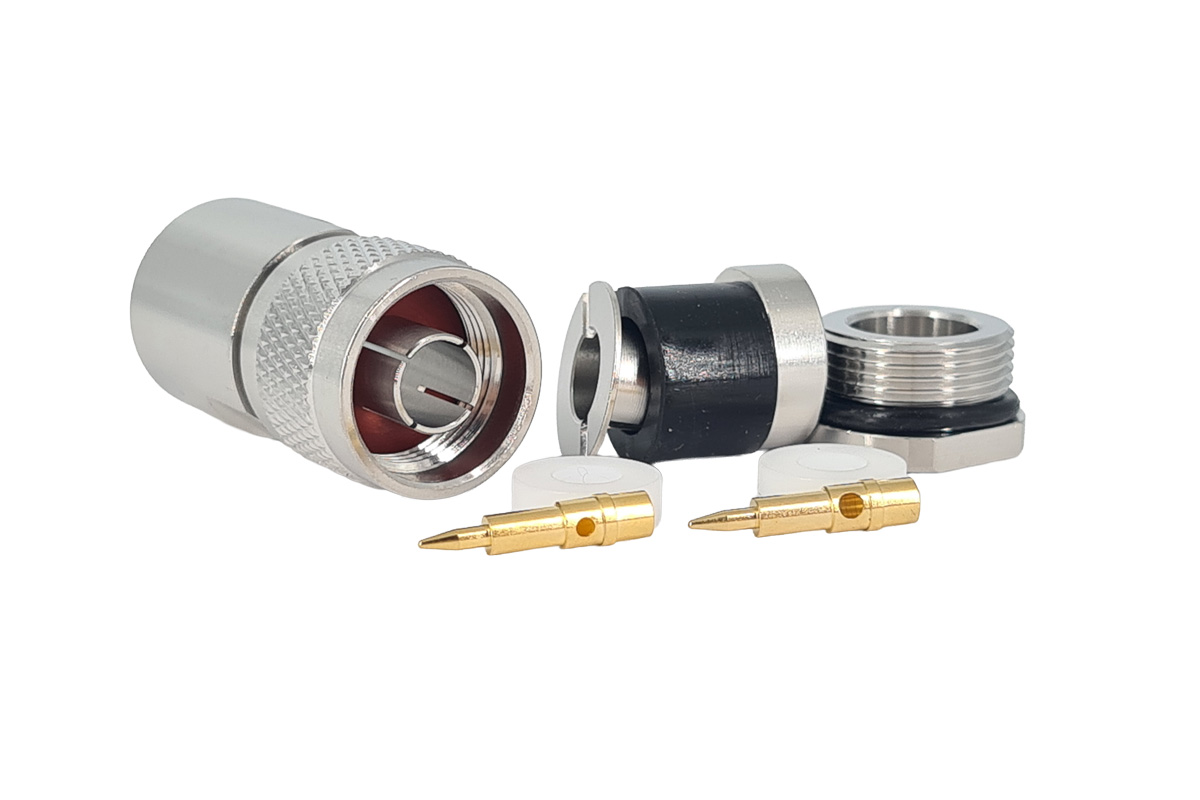

Como mostrado na figura Os discos de PTFE são fornecidos com 2 recessos.
Os recessos garantem que o condutor médio nunca saia de sua posição pode ceder.
A imagem mostra que há dois sulcos nos discos de PTFE.
Essas ranhuras garantem que o pino central sempre tenha a posição correta, quando montado.

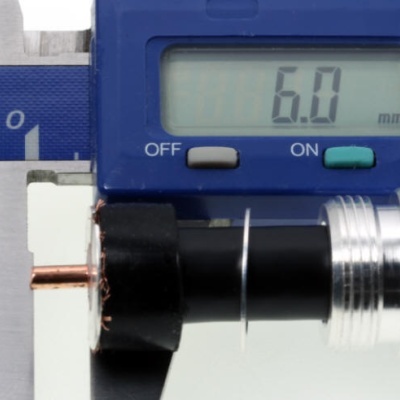

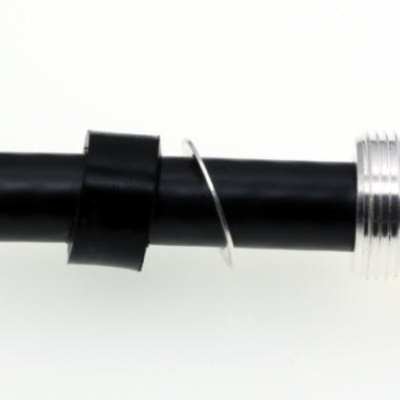

Certifique-se de que
permanece um espaço de aproximadamente 1 mm entre a caixa e o parafuso de tensionamento.

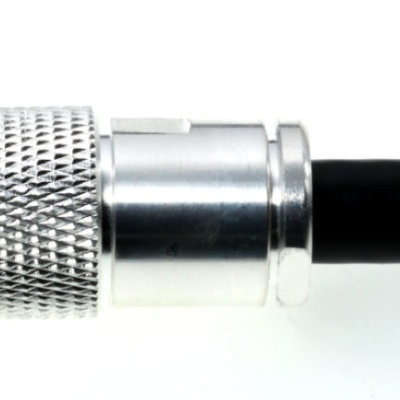

Por favor, certifique-se de que permanece um pequeno slot entre o corpo
e o parafuso final de cerca de 1 mm.
Propriedades elétricas a 20° C
Tensão de operação
≤ 1000 V RMS
Impedância
50 Ω
Resistência de isolamento
≥ 5 GΩ
VSWR
≥ 1.07 (1 GHz)
Resistência de contato interna
≤ 1,5 mΩ
Resistência de contato externo
≤ 1,0 mΩ
Propriedades mecânicas
Vida útil (plugues)
≥ 500
Material (partes do material, exceto o pino)
CuZn39Pb3
Pino de Material (Diamagnético)
CuSn6; QSn6.5-01 (C51900)
Manga isolante de material
PTFE
Selo de Contato de Material
Borracha
Anel O-Material
Borracha
Frente de acoplamento da vedação de material
Silicone
Superfície (partes metálicas, exceto o pino)
banhado a níquelo
Pino de Superfície
banhado a ouro
Faixa de temperatura
-55 °C / +155 °C
Peso
55 g
Normas e Padrões
Os RoHs conformam
Sim
IEC 169-16
Padrão N-Connector
IP67
a resistência de invólucros para equipamentos elétricos à entrada de corpos estranhos (poeira) e água.
Cabos correspondentes
