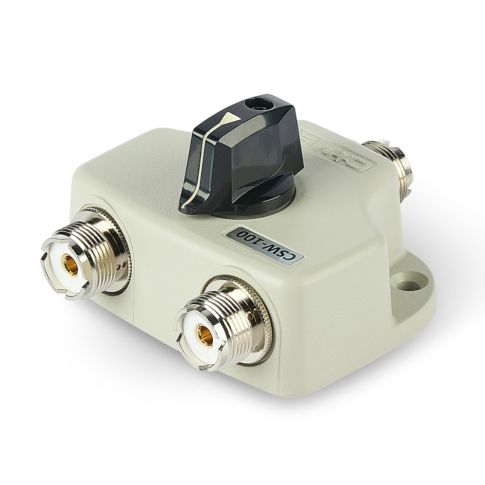

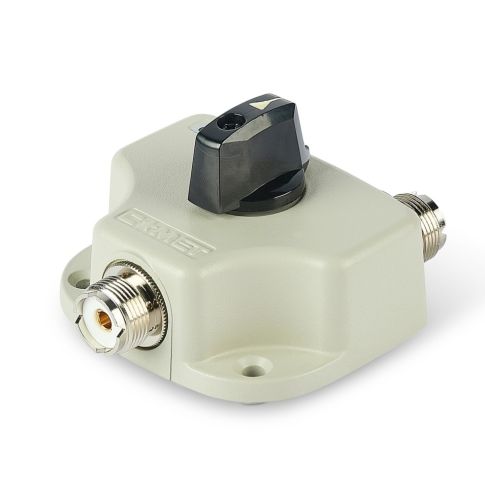

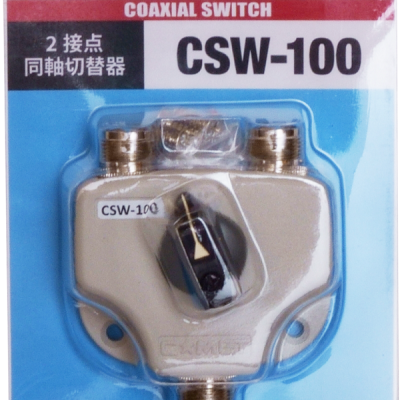

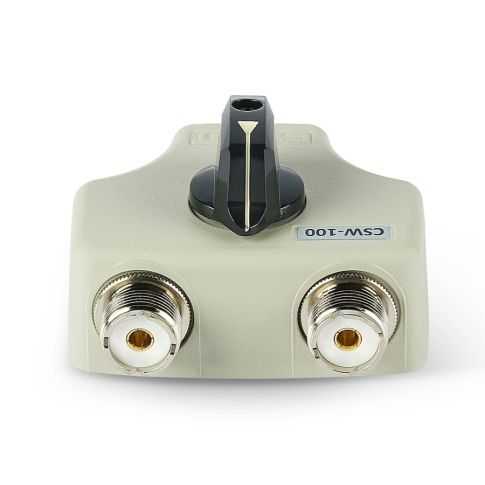

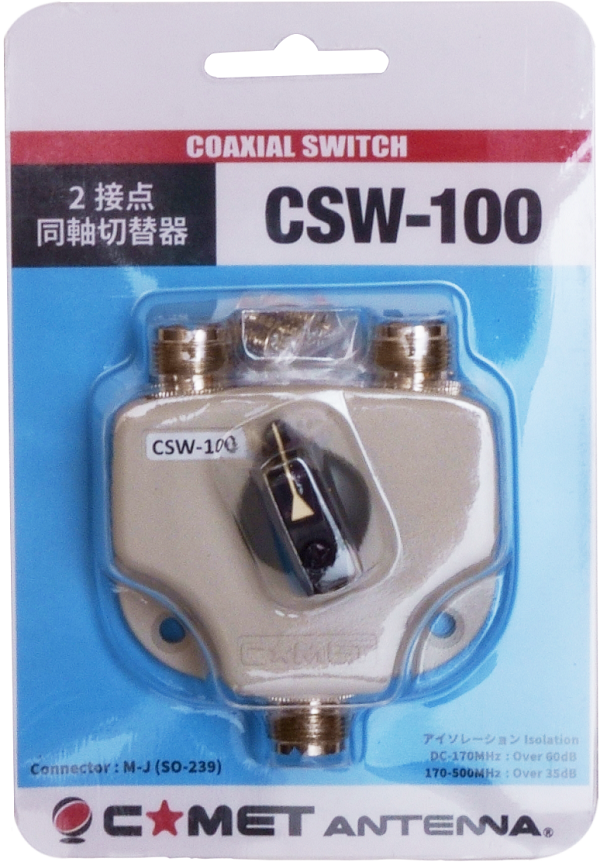

Comutador coaxial de alto desempenho DC-1300MHz
Escala de frequência
DC a 1300MHz
Número de circuitos de comutação
conector
Impedância de E/S
1Circuito, dois contactos
Tipo M-J
50Ω
VSWR
Perda de inserção
1.2 e abaixo
0.2dB ou menos
Potência máxima de passe
DC a 70MHz: 1200W PEP
70 a 170MHz: 500W PEP
150 a 1300MHz: 150W PEP
Isolamento
DC a 170MHz: 60dB ou mais
170-440MHz: 35dB ou mais
1250MHz: 25dB ou mais

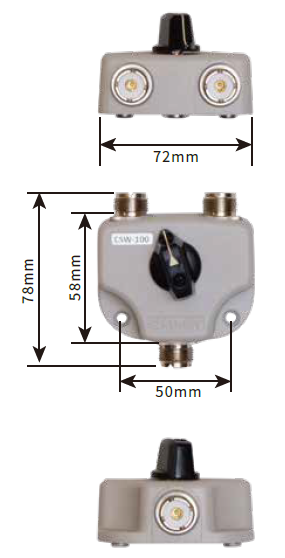

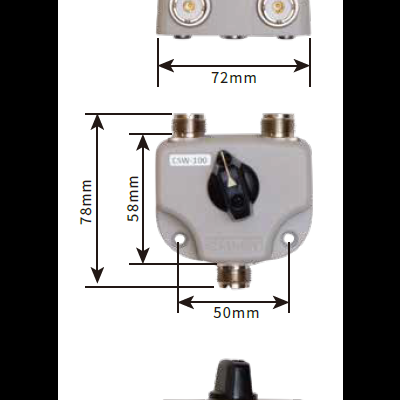

Dimensões externas
Massa
W72mm L78mm H47mm
Cerca de 430g
Características
● Maneira manual de alternar o sinal de alta frequência em uma linha de 50Ω
É um interruptor coaxial de dois contatos.
● Fio de núcleo banhado a ouro do conector para reduzir a resistência de contato
Eu tentei.
● Projetado com ênfase em características de alta freqüência para sinais de alta frequência
Está feito.
●No mecanismo em que o lado de parada de contato não selecionado se torna estado curto
Tem uma estrutura de parada por raios simples.
●A carcaça forma uma estrutura coaxial e tem as seguintes características.
・Menos perda passageira (perda inserral)
・Boas características do SWR
・Grande resistência de energia e sem geração de calor
