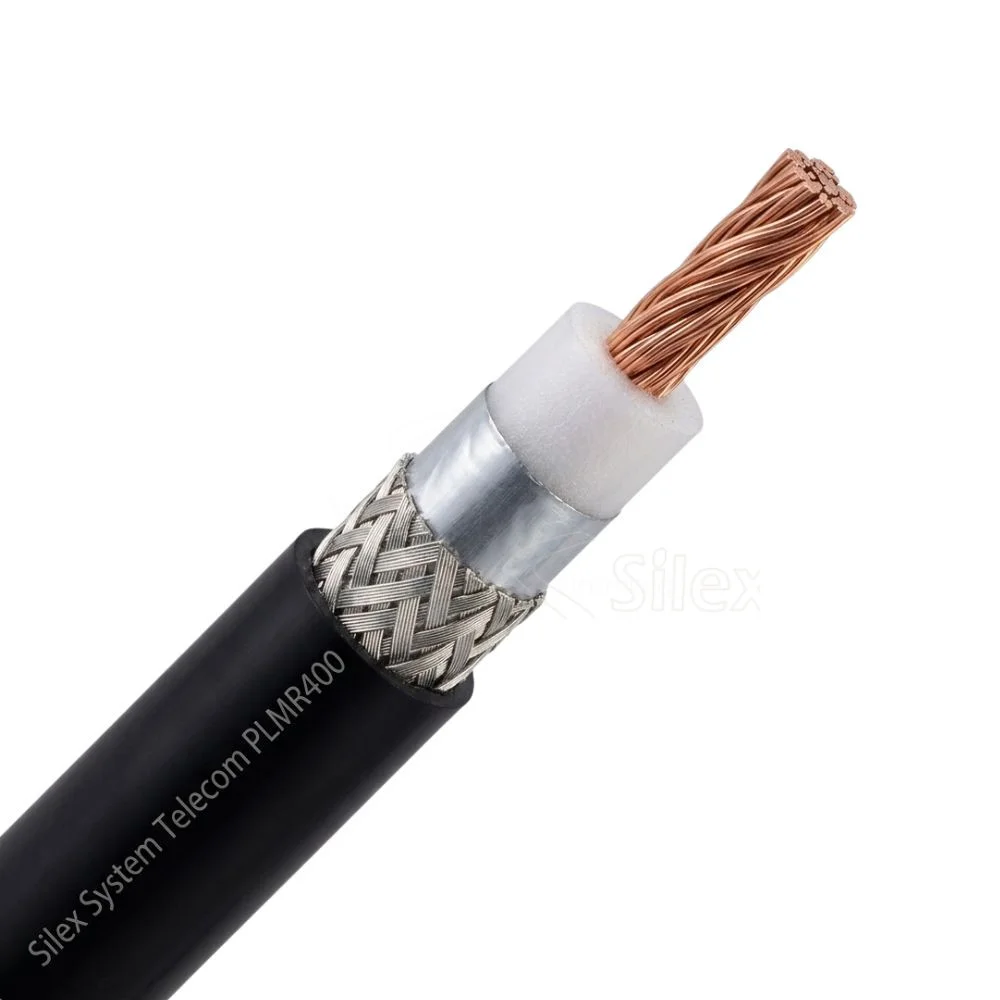

Cabo diametro 10.3mm
DIALETO:
Foam tipo Espuma, Melhor isolamento, mais facil descarnar.
LMR400UF -COBRE

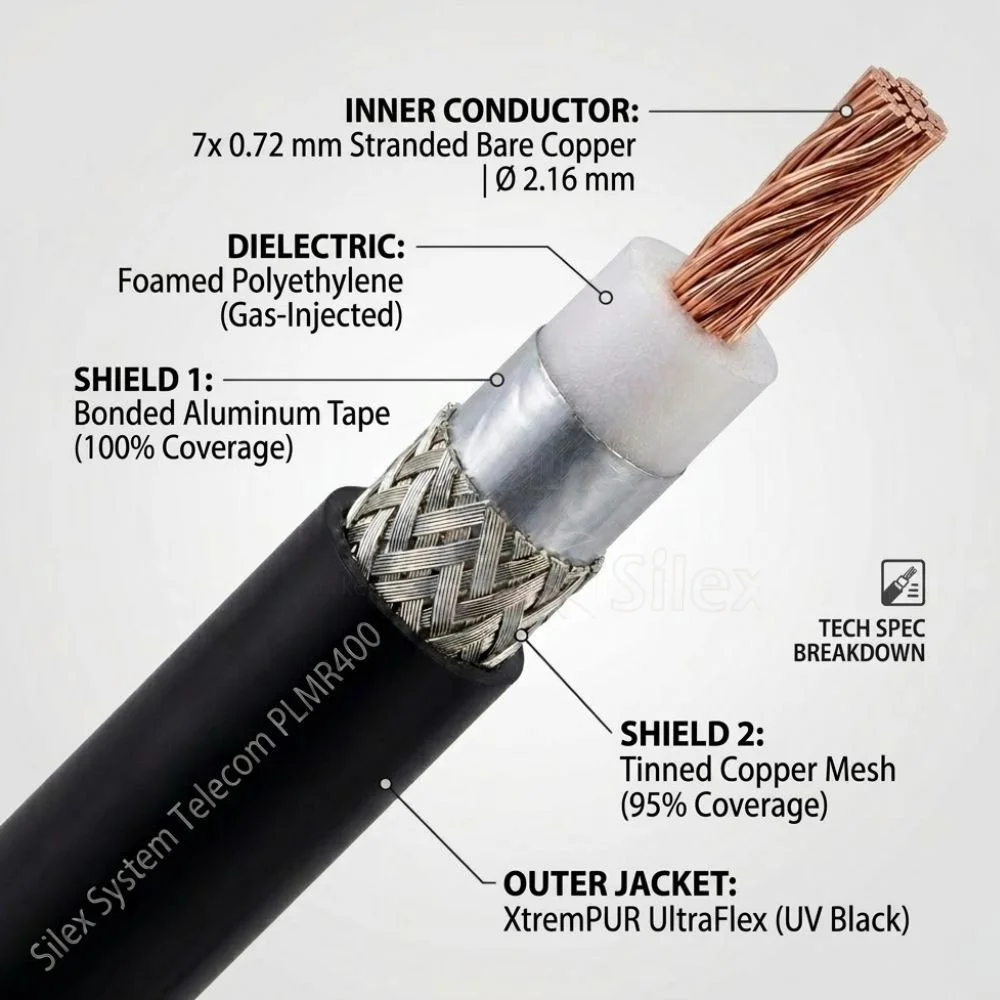

Construcción / Composición
Elemento
Material
Diámetro (mm)
Conductor Interno
Cobre Pulido Multifilar (7×0.72)
2.74
Dieléctrico
PE Celular (Foam PE)
7.25
Primer Blindaje
Cinta de Aluminio Pegada
7.39
Segundo Blindaje
Trenza de Cobre (95% cobertura)
8.13
Cubierta Exterior
XtremPUR (UltraFlex) Opcional: PVC, LSZH
10.29
Especificaciones Técnicas / Eléctricas
Impedancia
50 ± 2 Ω
Capacitancia
95.2 pF/m
Velocidad de Propagación
84%
Resistencia Conductor Interno
4.6 Ohm/km
Resistencia Conductor Externo
5.4 Ohm/km
Pérdidas de Retorno (Return Loss)
≥ 20 dB
Eficacia de Apantallamiento
> 90 dB
Voltaje Máximo de Operación
8000 RMS
Atenuaciones (20°C)
Frecuencia (MHz)
Atenuación Máx. (dB/100m)
30 MHz
2.30
150 MHz
5.00
450 MHz
8.90
900 MHz
12.80
1500 MHz
16.90
2000 MHz
19.80
2500 MHz
22.30
5800 MHz
36.10
Padrões de qualidade
RoHS: Restrição de substâncias perigosas em equipamentos elétricos.
MIL-C-17: Padrão militar para cabos coaxiais de radiofrequência.
CE: Segurança europeia e conformidade com qualidade técnica.
Pontos Principais
Desempenho Superior: Ideal para implantações móveis 4G/5G e transmissões.
Durabilidade extrema: Cobertura técnica imune a óleos, sol e atritos.
Sinal Limpo: Blindagem superior a 90dB para evitar interferências.
Versatilidade: Compatível com uma ampla gama de conectores do tipo N, SMA e TNC.
Confiança Técnica: Resiste a condições árticas e desérticas (-40 a +85°C).
Posso usá-lo para aplicações 5G?
Com certeza. Suas baixas perdas e estabilidade de impedância o tornam ideal para frequências de até 6GHz.
Qual é a diferença entre esse cabo e um LMR400 padrão?
A principal diferença é o condutor multi-núcleo e a cobertura PUR, que o torna extremamente flexível e resistente a movimentos constantes.
Núcleo multi-núcleo: Permite flexões repetidas sem degradação do condutor.
Capa TremPUR: Proteção máxima contra cortes, óleos e condições climáticas extremas.
Baixas Perdas: Eficiência superior na transmissão de energia RF.
100% de Escudo: Tela dupla (alumínio alumínio + trança) contra ruído externo.
Estabilidade de impedância: 50 Ohm constante para minimizar o VSWR.
