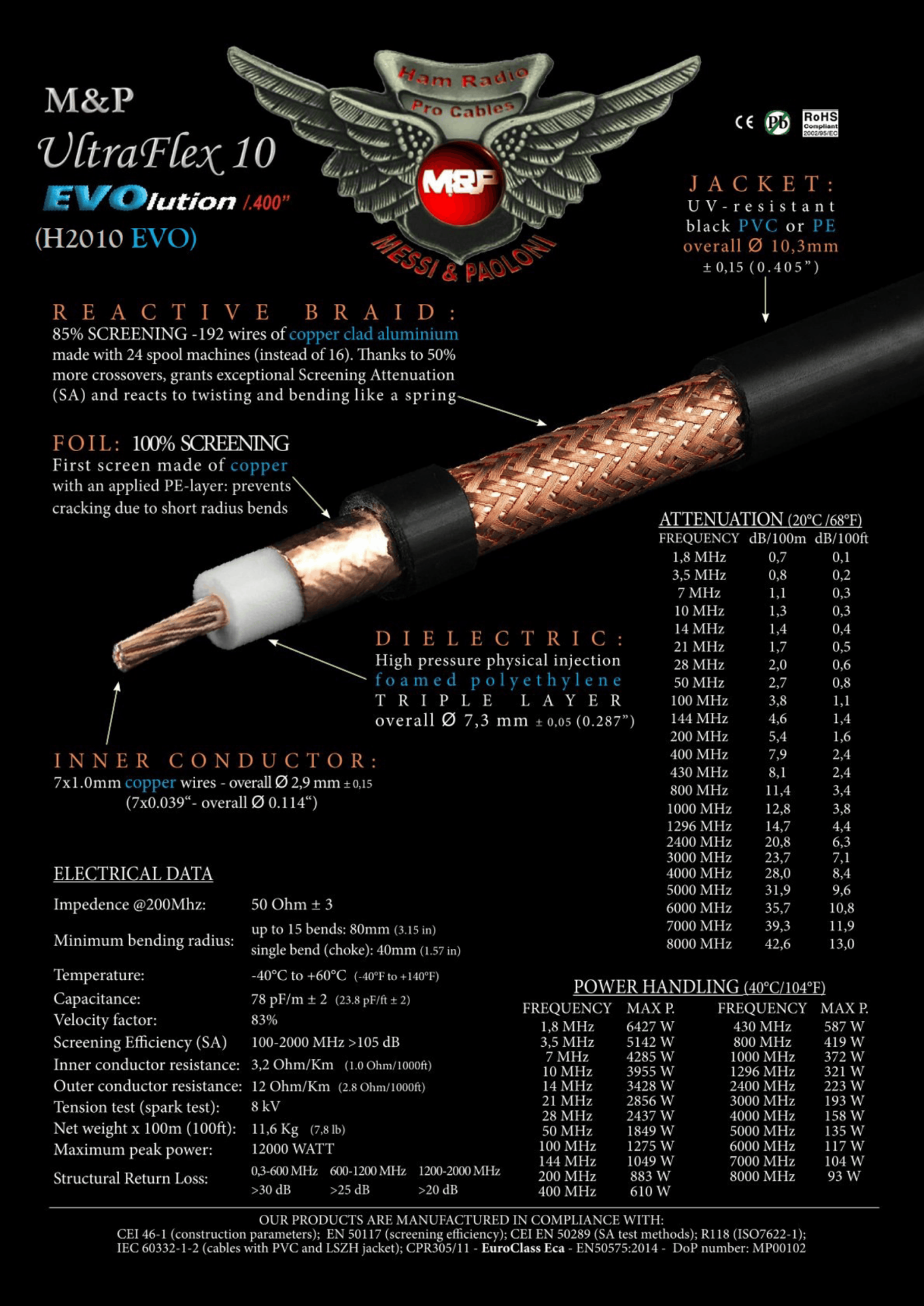

ULTRAFLEX 10 EVO 85 % MALHA
Dados técnicos
Diâmetro 10,3 mm
Comportamento de flexão Flexível
Faixa de temperatura -40 °C a 60 °C

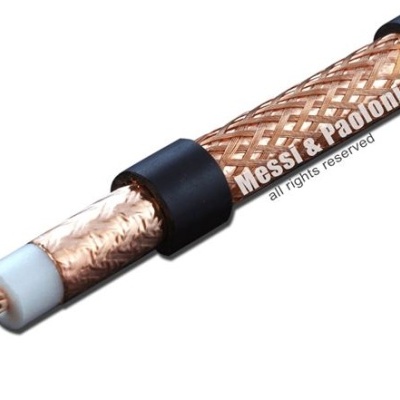

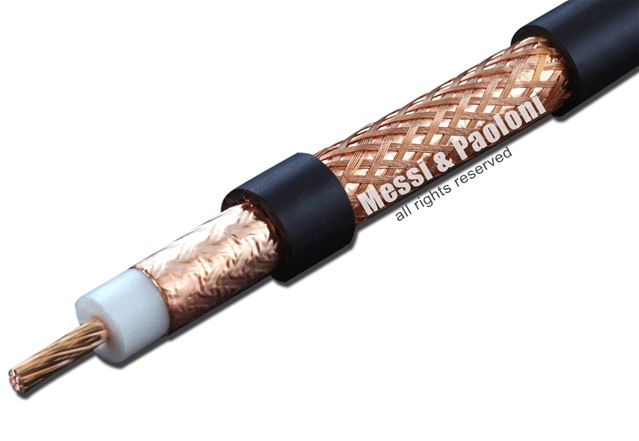

Construção do cabo
Condutor interno 7 x 1,00 mm ± 0,15mm
Material: Cobre
Dielétrico 7,3 mm ± Material de 0,05mm
: Polietileno Fisicamente Espumado de Alta Pressão
Bainha Ø 10,3 mm ± 0,15mm
Material: PVC
Raio de curvatura
Uma única vez 40 mm
repetidamente 80 mm
Propriedades elétricas a 20°C
Fator de encurtamento 87%
Condutor interno de resistência 3,2 Ω/km
Condutor externo de resistência 12 Ω/km
Teste de Faísca na bainha 8,0 kV
Desempenho máximo máximo 12000 W
Classe de blindagem A++
Peso do Cabo
Total 116,00 kg/km
Características
Livre de halógenos Não
À prova d'água Não
Resistente aos raios UV Sim
Cor
preto
Normas e Certificações
CE Sim
sem chumbo Sim
COMPATÍVEL COM RoHS 2002/95/CE Sim
Atenuação do cabo a 20°C
Valores de amortecimento a 20°C
Frequência (MHz) Atenuação (dB/100m)
2 0,70
4 0,80
7 1,10
10 1,30
14 1,40
21 1,70
28 2,00
50 2,70
100 3,80
144 4,60
200 5,40
400 7,90
430 8,10
800 11,40
1.000 12,80
1.296 14,70
2.400 20,80
3.000 23,70
4.000 28,00
5.000 31,90
6.000 35,70
7.000 39,30
8.000 42,60
Valores de Perda de Retorno
Frequência (MHz) Perda de retorno (dB)
0,3-600 >30
600-1200 >25
1200-2000 >20
Dimensão de blindagem
Frequência (MHz) Dimensão de blindagem (dB)
100-2000 >105
Capacidade de carga
Frequência (MHz) Potência (W)
2 6.427
4 5.142
7 4.285
10 3.955
14 3.428
21 2.856
28 2.437
50 1.849
100 1.275
144 1.049
200 883
400 610
430 587
800 419
1.000 372
1.296 321
2.400 223
3.000 193
4.000 158
5.000 135
6.000 117
7.000 104
8.000 93
