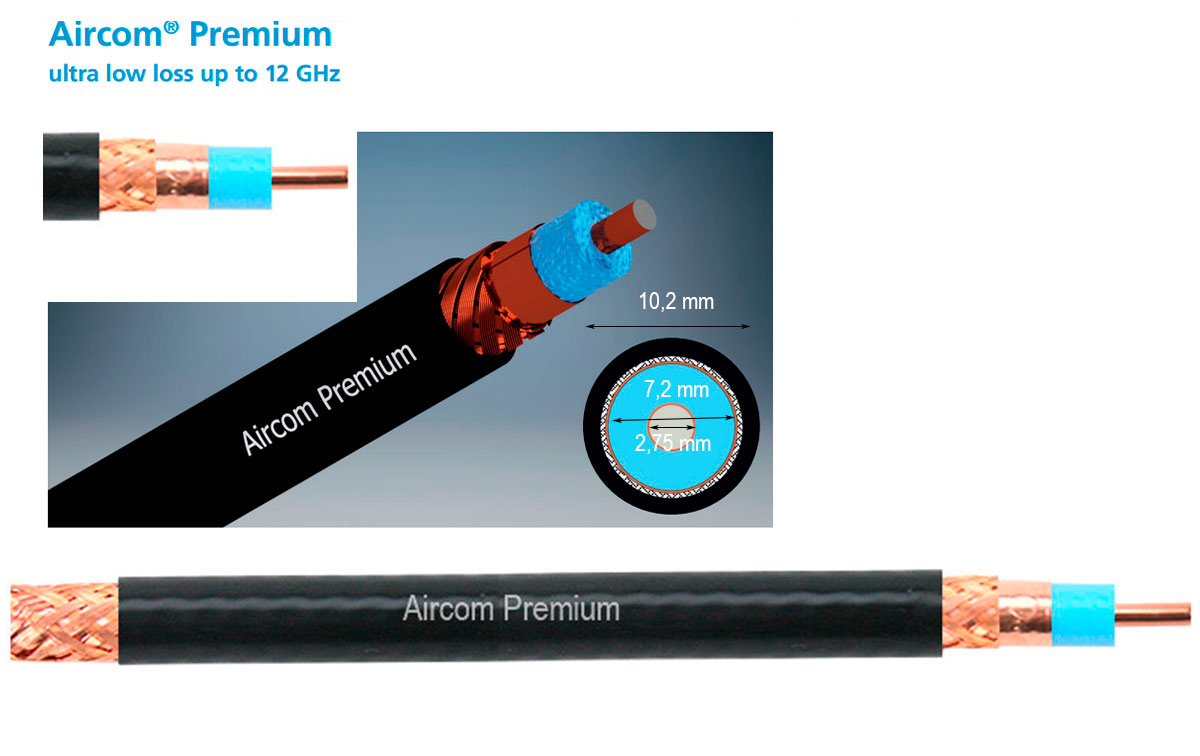

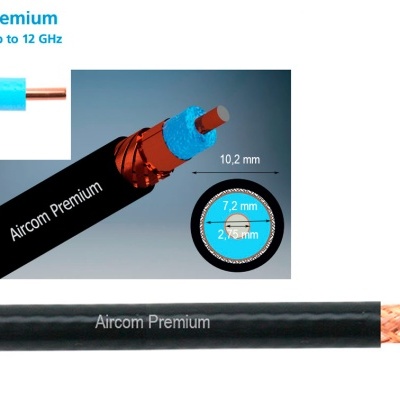

AIRCOM PREMIUM
O Aircom Premium é um cabo coaxial de perda ultrabaixa com frequência de limite superior de 12 GHz. É caracterizado por peso muito baixo e atenuação muito baixa. O condutor interno de alumínio moldado de alta precisão é envolvido por uma folha de cobre. O efeito laminado garante uma linha RF de alto desempenho. A formabilidade precisa do núcleo de alumínio é responsável por quase nenhum defeito em toda a faixa de frequência. Além disso, o novo cabo da família Aircom é mais adequado para métodos de modulação digital, pois possui intermodulação muito baixa.
A atenuação extremamente baixa do Aircom Premium é obtida por um dielétrico PE de baixa perda. O material também é resistente à umidade. Para obter uma boa blindagem com baixas perdas, o condutor externo do Aircom Premium é composto por duas camadas de cobre: uma trança de blindagem é aplicada a uma fina folha de cobre sobreposta com cobertura de 75%. No interior, é revestido com PE azul e, portanto, protegido contra rachaduras com um raio de curvatura muito estreito. A bainha externa de PVC preto do Aircom Premium é estabilizada contra raios UV. Aircom Premium é um cabo coaxial para a maioria das aplicações tecnológicas: é flexível, de baixa atenuação e anti-radiação. É um cabo coaxial com excelentes propriedades mecânicas e elétricas. Sua baixa perda o torna muito adequado para aplicações onde a demanda é máxima.
Diâmetros externos 10,2 mm
Vivo: 2,75 mm
( O PREÇO É DE 1 METRO / VENDA POR METROS )
Exemplo de perdas em dB a cada 100 metros
Frequência 5 MHz 1,03 dB
Frequência 144 Mhz 3,90 dB
Frequência 430 MHz 7,22 dB
Frequência 1296 MHz 13,38 dB
Características
Frequências 0 a 12 Ghz
O diâmetro externo do cabo coaxial é de 10,2 mm.
Isolamento externo de PVC preto estabilizado contra UV, aprox. 1,1 mm de espessura
Revestimento de cobre trançado, 75% de cobertura
Folha de cobre, cobertura 100%
Isolamento interior Espuma de polietileno (PE) azul 7,2 mm
Condutor central 1 x híbrido de 2,75 mm, alumínio com superfície de cobre
Fator de velocidade 0,85
Capacitância 78 pF/metro
Raio de curvatura mínimo, dobra simples 40 mm, repetida 80 mm
Peso 9,9kg / 100m
Faixa de temperatura
Transporte e instalação fixa -55 ... 85°
Uso flexível -40 a 85°
Material da bainha de acordo com DIN EN 50290-2-22 (VDE 0819), tipo composto TM 52 (HD 624.2)
Retardador de chama de acordo com IEC 60332-1-2
Compat?? vel com RoHS (Diretiva 2011/65/CE)
Atenuação em Db 100 metros
5MHz 1.03
10 MHz 1,05
50MHz 2,09
100MHz 3,42
144MHz 3,90
200MHz 4,51
300MHz 5,70
432MHz 7,22
500MHz 8,08
800MHz 10,55
1000MHz 11,88
1296MHz 13,3
1500MHz 14,28
1800MHz 16,16
2000MHz 17,29
2400MHz 19,00
3000MHz 21,85
4000MHz 25,65
5000MHz 29,45
6000MHz 33,25
8000MHz 42,75
10000MHz 57,00
12000MHz 71,25
