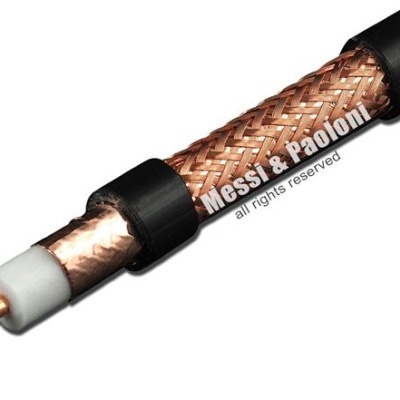

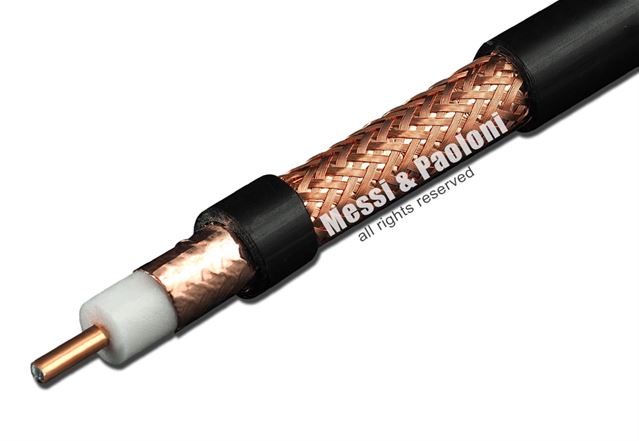

AIRBORNE 10 M&P
Cabo coaxial de baixa perda
Alternativa ao RG213 e cabos similares
com menos perda e 45% mais leve que os cabos padrão de 10,3 mm
Impedância @200 MHz: 50 Ohm ± 3 Raio mínimo de
flexão: Várias curvas / curva simples 103/65 mm
Temperatura: instalação -45° a +70° C
Capacitância: 74 pF/m ± 2
Fator de velocidade: 87%
Eficiência de blindagem: 100-2000 MHz >105 dB Classe A++
2,78mm de diâmetro (alumínio revestido de cobre)
Resistência interna do condutor: 4,4 Ohm/Km
Resistência do condutor externo: 12 Ohm/Km
Teste de tensão (teste de faísca): 8 kV
Peso (100m): 7 Kg
Potência máxima máxima (*): 14500 WATT
Usa os mesmos conectores do RG213
Atenuação @ 20°C
Frequência dB/100m dB/100ft
1,00 ft 8 MHz 0,65 0,20
3,5 MHz 0,85 0,26
7,0 MHz 1,08 0,33
10 MHz 1,20 0,37
14 MHz 1,39 0,42
21 MHz 1,75 0,53
28 MHz 1,93 0,59
50 MHz 2,45 0,75
100 MHz 3,52 1,07
144 MHz 4,20 1,28
200 MHz 5,0 1,52
400 MHz 7,2 2,19
430 MHz 7,6 2,32
800 MHz 10,4 3,17
1000 MHz 11,8 3,6
1296 MHz 13,6 4,15
2400 MHz 19,2 5,85
3000 MHz 21,6 6,58
4000 MHz 25,6 7,80
5000 MHz 29,2 8,9
6000 MHz 32,8 10,0
7000 MHz 35,6 10,85
8000 MHz 38,6 11,77
10.000 MHz 44,6 13,59
12.000 MHz 50,2 15,30
A transmissão de sinais de RF requer impedância constante para evitar reflexões e perdas. O condutor único (como no cabo coaxial) confina a energia eletromagnética e protege o sinal com uma blindagem, enquanto o uso de fios múltiplos paralelos causaria irradiação, ruído e degradação em altas frequências. [1, 2]
1. Por que a impedância de 50 ou 75 ohms?
Na engenharia de rádio frequência (RF), a escolha desses valores não é arbitrária, mas sim um equilíbrio físico e matemático: [1, 2]
50 Ohms: Estabelecido historicamente como o equilíbrio perfeito entre a menor atenuação de sinal possível e a maior capacidade de manuseio de potência. É o padrão universal para sistemas de rádio, instrumentação e telecomunicações. [1, 2, 3, 4]
75 Ohms: Oferece a menor perda de sinal (atenuação) em longas distâncias. É o padrão da indústria para vídeo, sistemas de TV a cabo, antenas parabólicas e circuitos de CCTV. [1, 2]
2. O papel do Condutor Único e da Geometria Coaxial
A estrutura do cabo coaxial é fundamental para proteger o sinal:
Condutor Central Único: Evita os efeitos "skin" destrutivos e problemas de atraso de fase (distorção) que aconteceriam se o sinal de alta frequência fosse dividido entre vários fios. [1, 2]
Geometria Uniforme: A distância exata entre o condutor central e a blindagem externa é o que define a impedância constante de \(50 \ \Omega\) ou \(75 \ \Omega\). [1, 2]
Impedância Casada: Se a fonte, o cabo e a carga (ex: antena ou receptor) não tiverem a mesma impedância, parte do sinal é refletida de volta, causando perda de potência e ruído. [1, 2, 3, 4]
Consulte a explicação completa sobre a Escolha de impedância em cabos coaxiais para aprofundar a física e a matemática das linhas de transmissão.
Você está projetando um sistema de transmissão, reparando equipamentos de rádio ou fazendo a instalação de uma antena? Me conte qual é a sua aplicação específica para que eu possa recomendar o tipo de cabo e conectores ideais para o seu projeto.
