DESCRIÇÃO DO PRODUTO

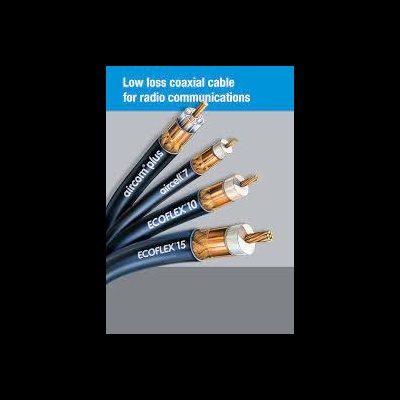

REF. ECOFLEX 15. DE 50 OHMIOS PARA ANTENAS DE RADIOCOMUNICACION CABO DE MUITO BAIXA PERDIDA. --- VENDA POR METROS -----
ECOFLEX 15 é um flexível de baixa perda de cabo coaxial para seu uso no rango de frequência de DC - 6 GHz.Its construção única combina as propriedades de baixa perda na não-condutor central sólido flexível dura com os cabos de alta flexibilidade dos cabos fabricados com varados centro Condutores.
Avançadas técnicas de fabricação combinada com o uso de um PE-LLC dieléctrica produz uma espuma taxa a mais de 70%, o que resulta em muito baixa atenuación.
O uso contínuo da calibración e o condutor central de compressão, bem como a aplicação de um precoating garantias perdas e baixa impedancia estável coincidentes.
Um IME de detección da inmunidad> 90 dB a 1,0 GHz consegue-se mediante a utilização de um duplo blindaje que consiste na superposición de lámina de cobre e um novo tecido apertado copperbraid. O copperfoil tem um revestimiento aplicado PE que impede lámina de agrietamiento devido às curvas de curto rádio.
A vaina de PVC negro ECOFLEX uv-15 está estabilizado.
ECOFLEX 15 é a 1 ª eleição quando uma baixa perda, altamente flexível microondas valorizados cabo é obrigatório. É preço económico faz 15 ECOFLEX o claro líder para as exigências das aplicações.
Sem soldadura, de alta qualidade nos conectores "N" e "7-16" desenvolveram-se especialmente para ECOFLEX 15. Conector de instalação só leva uns minutos e não requer ferramentas especiais.
Atenuação por 100 m / Atenuação por 100 m
Frequ.
ECOFLEX-15
RG 213
5 MHz
0,6 dB
10 MHz
0,86 dB
50 MHz
1,96 dB
4,3 dB
100 MHz
2,81 dB
6,5 dB
144 MHz
3,4 dB
200 MHz
4,05 dB
9,7 dB
300 MHz
5,0 dB
400 MHz
14,6 dB
432 MHz
6,1 dB
500 MHz
6,7 dB
600 MHz
18,5 dB
800 MHz
8,6 dB
22 dB
900 MHz
23 dB
1000 MHz
9,8 dB
25 dB
1200 MHz
28 dB
1296 MHz
11,4 dB
1500 MHz
12,4 dB
32 dB
1800 MHz
13,8 dB
35 dB
2000 MHz
14,7 dB
38 dB
2300 MHz
41 dB
2400 MHz
16,3 dB
2500 MHz
43 dB
3000 MHz
18,7 dB
48 dB
4000 MHz
22,3 dB
56 dB
5000 MHz
25,7 dB
64 dB
6000 MHz
28,8 dB
72 dB
Potência máxima
10 MHz
6450 W
100 MHz
1970 W
500 MHz
830 W
1000 MHz
560 W
2000 MHz
380 W
3000 MHz
300 W
4000 MHz
250 W
6000 MHz
190 W
CARACTERÍSTICAS
- DIAMETRO: 14,6 mm.
- Impedance: 50 ohms.
- Atenuación: 100 mts. 9,8 dB.
- Frequência Máxima: 6 Ghz.
Technical Data (extract)
Impedance
50 Ohm
Capacity
77 pF/m
Velocity factor
0,86
Screening efficiency @ 1 GHz
>90 dB
Center condutor
stranded copper, 7x1,55 mm
Dielectric
PE, low-loss Compound
Diameter over sheath
14.6 mm
Min. bending radius
70 mm
Weight (100m)
25.8 kg
