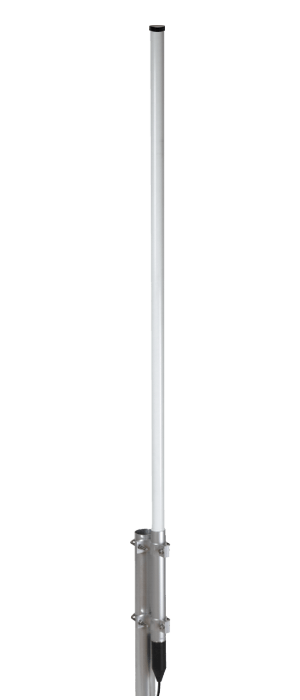

SPO 420-5
Antena base omnidirecional UHF, muito robusta. SWR < 1,5 nas extremidades das bandas. Não exige nenhum tipo de ajuste. Aplicações especiais PMR: faixa 420 - 470 MHz. Encapsulado em fibra de vidro de alta qualidade com proteção Ultra Violeta. Seção encapsulada Ø 28,6 mm. Conector N Female (HQ) na base. A parte inferior da antena é feita de alumínio anodizado 6063-T5 para garantir sua robustez e durabilidade. Para proteção, todasas peças metálicas são aterradas em curto-circuito. Potência máxima 75 W. Comprimento 1,23m. Cada antena é fornecida com seu suporte de mastro Ø de 35-60 mm e com acessórios de aço inoxidável. Todas as antenas da série incluem Tampa de Borracha Protetora EPDM para conector N.
Referência SPO420-5
Nome:
SPO 420-5
Código P/N:
2115120/420
Tipo:
Antena de Base de Fibra UHF Colinial
Radiação:
Omnidirecional
Polarização:
Vertical
Impedância:
50 Ohm
Ângulo de Radiação Plana E:
-3 dB @ 40º
Ângulo de Radiação Deg.:
0º
Ângulo de radiação plano H:
360º
Largura de banda A:
50 MHz @ SWR < 1,5
Faixa de Frequência A:
420-470 MHz - Sem ajuste
Sistemas Compatíveis:
70cm-HAM, CDMA-450, LTE-450, ISM/SIGFOX/LoRa 433MHz
Ganho de Rank A:
5,15 dBi
Poder aplicável a:
75W
Proteção DC:
Curto-circuito no solo
Conector A:
N Feminino
Cor:
Branco
Corpo:
Fibra
Materiais:
Alumínio anodizado, latão, aço inoxidável, fibra de vidro, borracha EPDM
Apoio:
Suporte de Mastro Incluído
Carga de vento:
53 N @ 150 km/h
Superfície de atrito:
0,044 m²
Faixa de temperatura:
-40º + 80º C
Dimensões L:
1,38 m
Seção do Mastro:
35-54 mm Ø
Grau de Proteção:
IP66
CDMA-450
Feito
70cm-Ham
Feito
PMR-UHF
Feito
LTE-450
Feito
LoRa-433
Feito
