Antena base VHF de rádio amador (4m) direcional, 3 elementos. Alcance entre 68 e 78 MHz. Ganho 7dBi. Potência máxima 350W constante. Elementos sem ajuste e ajuste fino por Gamma Match. Conector SO239. Inclui suporte para mastros.

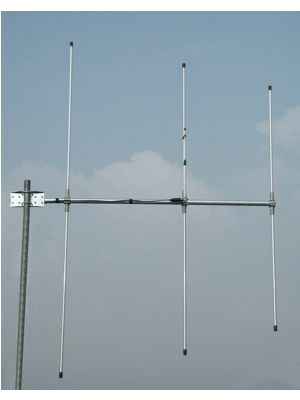

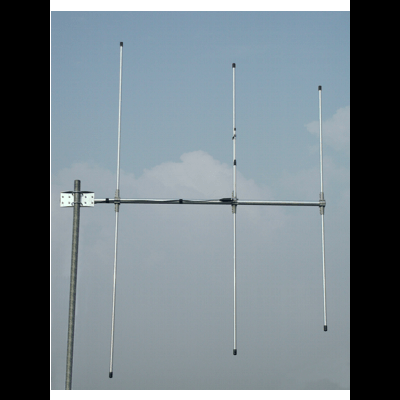

Antena direcional Yagi com 3 elementos. Banda VHF 4m. Rádio amador. Faixa de frequência operacional de 68-78 MHz para um S.W.R. inferior a 1,2. Sistema de alimentação por correspondência gama. Os elementos são feitos de alumínio anti-corodal (liga de alumínio, cobre, magnésio e manganês), garantindo excelente durabilidade ao longo do tempo. Incorpora um braço robusto de seção Ø 32mm e elementos de 16mm Ø. O suporte SA088 incluído está planejado para ser colocado em uma das extremidades do Boom (posição traseira) para o melhor desempenho em polarização vertical e horizontal. As partes de fixação do dipolo e dos elementos são feitas de metal metal moldado, para máxima resistência. Todas as conexões são à prova d'água. Conector fêmea UHF, SO239. Para lucros maiores, configure um array empilhado ou agrupado. Veja o manual de instruções.
Tipo:
Antena Base Diretiva 4m-HAM de 3 Elementos
Radiação:
Direcional
Polarização:
Horizontal ou Vertical
Impedância:
50 Ohm
Ângulo de Radiação Plana E:
-3 dB = 70º
Ângulo de radiação plano H:
-3 dB = 130º
Relação dianteira/traseira:
>15 dB
Largura de banda A:
10 MHz @ SWR < 1.2
Faixa de Frequência A:
68-78 MHz
SWR @ Reserva Privada:
< 1.1 SWR
Sistemas Compatíveis:
4m-HAM
Ganho de Rank A:
7 dBi
Poder aplicável a:
350W @ 30ºC
Conector A:
PL Feminino - SO239
Cor:
Prata
Corpo:
Alumínio
Materiais:
Alumínio, Aço Galvanizado, Zamak
Apoio:
Suporte ao Mastro incluía SA088
Localização/Instalação:
Exterior - Mastro
Carga de vento:
13N @150 km/h
Superfície de atrito:
0,166 m²
Faixa de temperatura:
-40º + 80º C
Dimensões L x W x W:
1600 x 2235 x 100 mm
Seção do Mastro:
35-52 mm Ø
Raio de Curva:
1875 mm
