Referência MAT30YAESU
Lençol
Banda
HF
Dimensões
20 x 13 x 4 cm
Impedância
5-1500 Ohm
Peso
800 g
Poder
0.1-120 w SSB/100 w 50MHz
Faixa De Frequência
1.8 - 54 MHz
Tipo Acotomador
Automático
Sintonizador automático projetado para uso com transceptores YAESU modernos.
Trabalha com alguns transceptores YAESU que suportam um sintonizador YAESU FC-30, FC-40 ou FC-50; uma lista parcial de unidades suportadas inclui:
FT-100, FT-857D, FT-897D, FT-450D, FT-891, FT-950, FT-991, FT-991A, FTDX-3000.
A operação é a mesma dos sintonizadores YAESU.
O mAT-30 pode operar dentro da faixa de 1,8 MHz a 54MHz, em níveis de potência de até 120 watts.
Ele irá sintonizar dipolos, verticais, Yagis ou praticamente qualquer antena alimentada por cabo coaxial.
Ele vai combinar com uma impressionante gama de antenas e impedâncias, muito maior do que alguns outros sintonizadores que você considerou, incluindo os sintonizadores embutidos em muitos rádios.
O mAT-30 tem 16.000 memórias de frequência. Ao sintonizar para ou perto de uma frequência previamente ajustada, o mAT-30 usa "Memory Tune"
para recuperar os parâmetros de ajuste anteriores em uma fração de segundo.
Se não houver configurações memorizadas disponíveis, o sintonizador executa um ciclo completo de sintonia, armazenando os parâmetros para recuperar o
memória em ciclos de sintonia subsequentes nessa frequência.
Dessa forma, o mAT-30 "aprende" como é usado, adaptando-se às bandas e frequências à medida que vai.
Atualmente, o mAT-30 não suporta FT-817/818.
Se você operá-los, você pode escolher outro sintonizador - mAT-10, que é especialmente projetado para transceptores QRP e é perfeitamente compatível com
FT-817/818 e outros dispositivos QRP.
O mAT-30 se conecta ao transceptor através de seu conector CAT/LINEAR para controlar o ciclo de sintonia, o botão Tune do Transceptor controla o
afinador.
O conector CAT/LINEAR também alimenta o sintonizador, por isso não requer alimentação externa.
A sintonia é feita quando o botão TUNE na parte frontal do transceptor é pressionado e mantido por um segundo.

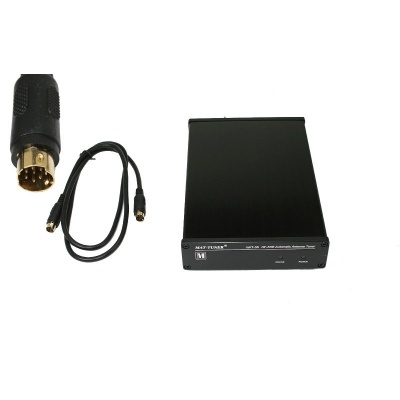

Conteúdo do kit
1 Acoalador MAT-30
1 cabo CAT para Yaesu
Características
Frequências 1,8 a 54 MHz
Válido para Yaseu
Impedância 5 a 1500 ohms
Para dipolos, antena vertical ou qualquer coaxial.
Tempo de ajuste: 0,1 a 5 segundos
Potência 0.1 a 120 watts SSB e 100 watts 50Mhz
Conector acotomado 2 x PL feminino
Conector acotoleiro e mini transmissor DIM 8 pinos
Cabo MAT30
Caixa de metal

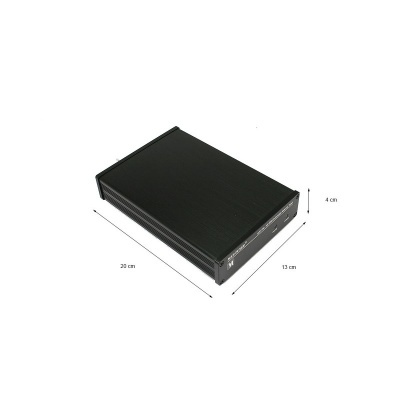

Tamanho 20 x 13 x 4 cm
Peso 800 gr.
CONFIGURAÇÃO MAT-30 Com equipamento Yaesu
FT-857 / 857D
1. Pressione e segure a tecla [FUNC] por um segundo para ativar o modo Menu.
2. Gire o botão SELECT para recuperar o modo de menu No-001 [MENU EXT], em seguida, gire o DIAL para alterar a configuração para "ON" para ativar o modo de menu estendido.
3. Gire o botão SELECT para recuperar o modo de menu No-020 [CAT/LIN/TUN]. A configuração padrão para este menu é "CAT". Gire o DIAL para alterar a configuração para "TUNER".
4. Pressione e segure a tecla [FUNC] por um segundo para salvar as novas configurações e saída, em seguida, desligue o transceptor.
5. De acordo com o manual de operação, conecte os dados e a conexão RF entre o sintonizador e o transmissor. Não configure o mAT-30 e FT-857D antes de alterar o modo de menu, item No-020 [CAT / LIN / TUN].
6. Pressione e segure a tecla [FUNC] por um segundo para ativar o modo Menu.
7. Gire o botão SELECT para recuperar o modo de menu No-085 [TUNER/ATAS]. A configuração padrão para este menu é "OFF". Gire o DIAL para alterar a configuração para "TUNER".
8. Pressione e segure a tecla [FUNC] por um segundo para salvar as novas configurações e a saída.
FT-897 / 897D
1. Pressione e segure a tecla [F] por um segundo para ativar o modo Menu.
2. Gire o botão MEM/VFO CH para recuperar o modo menu No-001 [MENU EXT], em seguida, gire o DIAL para alterar a configuração para "ON" para ativar o modo menu estendido.
3. Gire o botão MEM/VFO CH para recuperar o modo de menu No-020 [CAT/LIN/TUN]. A configuração padrão para este menu é "CAT". Gire o DIAL para alterar a configuração para "TUNER".
4. Pressione e segure a tecla [F] por um segundo para salvar as novas configurações e saída, em seguida, desligue o transceptor.
5. De acordo com o manual de operação, conecte os dados e a conexão RF entre o sintonizador e o transmissor. Não configure o mAT-30 e FT-897 antes de alterar o modo de menu, item No-020 [CAT/LIN/TUN].
6. Pressione e segure a tecla [F] por um segundo para ativar o modo Menu.
7. Gire o botão MEM/VFO CH para recuperar o modo de menu No-085 [TUNER/ATAS]. A configuração padrão para este menu é "OFF". Gire o DIAL para alterar a configuração para "TUNER".
8. Pressione e segure a tecla [F] por um segundo para salvar as novas configurações e a saída.
FT-450D
CONFIGURAÇÃO
1. Pressione e segure o botão [F] por um segundo para entrar no modo menu.
O ícone "MENU" aparecerá na tela.
2. Gire o botão [DSP/SEL] para selecionar o item do menu "TUNER".
3. Pressione o botão [DSP/SEL] para habilitar este item de menu selecionado.
4. Gire o botão [DSP/SEL] para alterar a configuração para "EXT ATU".
5. Pressione e segure o botão [F] por um segundo para voltar à operação normal.
OPERAÇÃO
1. Pressione brevemente o botão [TUNE] para ativar o sintonizador automático da antena.
O ícone "TUNER" aparecerá na tela.
Se a frequência do transceptor estiver fora da banda amadora, o ícone "TUNER" não aparecerá.
2. Pressione e segure o botão [TUNE] por um segundo para iniciar a sintonia automática. O transmissor será ativado e o ícone "TUNER" piscará durante o ajuste.
3. A sintonia será automaticamente parada quando um ROE baixo for alcançado. Você pode pressionar e segurar o botão [TUNE] por um segundo enquanto a sintonia estiver em andamento, para cancelar a sintonia automática.
4. Para desativar o sintonizador automático da antena, pressione brevemente o botão [TUNE]novamente.
