Diamond SRH-795 M (macho)
O Diamond SRH795 é uma antena portátil telescópica de banda larga premium projetada para scanners de rádio, contadores de frequência e transceptores portáteis. Fabricado no Japão para os rigorosos padrões de engenharia da Diamond Antenna, abrange um espectro de frequência contínua ultra-amplo de 70 MHz até 1000 MHz (1 GHz), oferecendo sensibilidade de recepção substancialmente maior e ganho em comparação com antenas de pato de borracha OEM padrão.

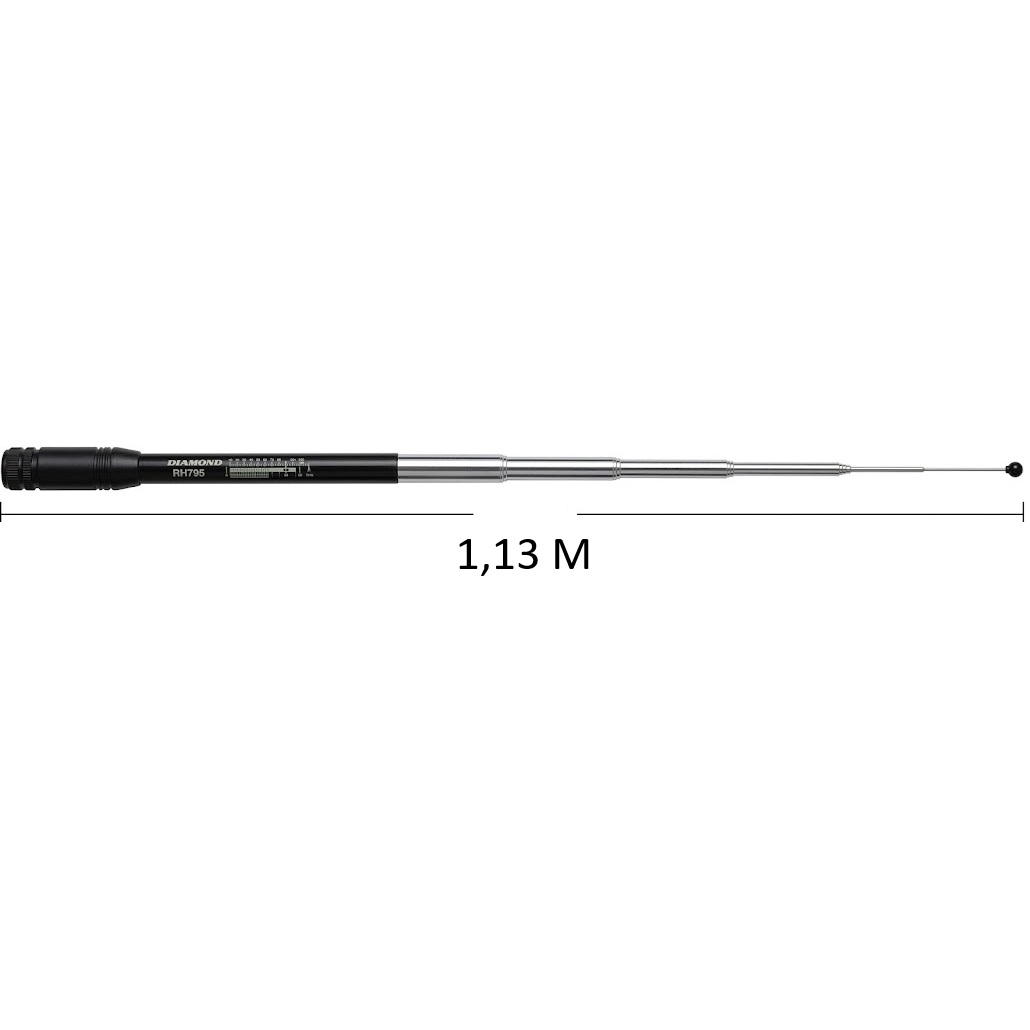

Apresentando um mastro telescópico de várias seções que se estende a impressionantes 113 cm (44,5 pol), mas se retrai para apenas 17 cm (6,7 in), o SRH795 atinge um equilíbrio excepcional entre conveniência portátil e desempenho máximo de RF. Projetado eletricamente como um radiador de 1/4 de onda em 70-300 MHz e um elemento de 5/8 de onda em 300-1000 MHz, ele oferece 2,15 dBi de ganho, suportando até 10 W de energia de transmissão no modo FM. Equipado com um conector padrão SMA Male (SMA-P), ele aparafusa diretamente em rádios portáteis e scanners com um conector fêmea SMA montado no chassi.
Aplicações recomendadas
Monitoramento de scanner e receptor de banda larga
Ideal para monitorar a banda aérea VHF/UHF civil e militar, rádio amador (2 m e 70 cm), canais marítimos, serviços de emergência e sistemas de entroncamento de segurança pública de até 1000 MHz.
Operações de campo portáteis
Desaba até 17 cm ultracompacto para facilitar a embalagem em sacos de engrenagens, permitindo a extensão completa de 113 cm sob demanda ao puxar sinais fracos ou distantes.
Operações de Transceptor de Mão
Suporta transmissão de RF em frequências licenciadas com níveis de potência de até 10 W FM, permitindo ajustes de comprimento do elemento para otimizar o ajuste ressonante.
Por que escolher o diamante SRH795?
Ao contrário das antenas de chicote de comprimento fixo que comprometem a ampla largura de banda de recepção, o Diamond SRH795 utiliza seções de telescópio de latão de alta qualidade projetadas para resistência mínima de contato e máxima durabilidade. Sua ampla relação de extensão permite que os operadores ajustem fisicamente o comprimento da antena para corresponder aos comprimentos de onda do alvo, reduzindo significativamente o ruído ambiente e melhorando a relação sinal-ruído em ambientes de RF complexos.
Especificações Técnicas
Característica
Especificação
Marca
Antena de diamante
Modelo
SRH795
Faixa de frequência
70 – 1000 MHz (Banda Larga)
Tipo elétrico
1/4 λ (70–300 MHz) / 5/8 λ (300–1000 MHz)
Ganho
2.15 dBi
Classificação de potência máxima
10 W (FM)
Impedância nominal
50 Ohms
Tipo do conector
SMA Masculino (SMA-P com fios internos e pino central)
Comprimento total estendido
113 cm
Comprimento Retraído
17 cm
Peso
50 g
Principais Destaques
Cobertura contínua de recepção de banda larga de 70 a 1000 MHz.
Configuração elétrica dupla: 1/4 de onda (70-300 MHz) e 5/8 de onda (300-1000 MHz).
2.15 dBi ganho para aquisição de sinal de longo alcance superior.
Lida com até 10 W FM RF transmitir o poder.
Expande para 113 cm para recepção de pico; colapsos a 17 cm para facilitar o transporte.
Conector padrão SMA macho (SMA-P) para fixação direta de rádio.
Construção leve de 50 gramas com qualidade genuína de fabricação de antena de diamante.
Conteúdo do Pacote
1x Diamond SRH795 Antena de banda larga telescópica (SMA masculino).
Perguntas Frequentes
A antena precisa ser totalmente estendida em todos os momentos?
Para a digitalização geral da banda larga, a extensão total da antena fornece a máxima abertura e sensibilidade. Ao transmitir em frequências amadoras específicas de VHF ou UHF, ajustar o comprimento físico mais próximo da fração ressonante do comprimento de onda otimizará a eficiência de SWR e radiação.
O que significa o conector “SMA-P”?
“SMA-P” (Plug) indica um conector SMA Male com rosqueamento interno com um pino central saliente. Ele se conecta diretamente a rádios portáteis, receptores de comunicações ou scanners com um conector feminino SMA montado no chassi.
Descrição

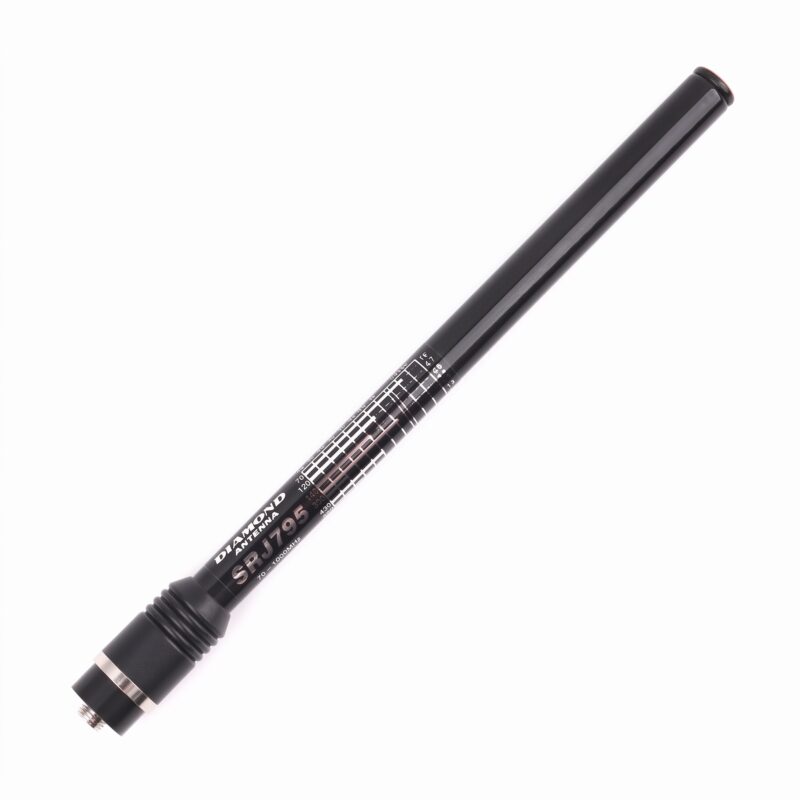

O Diamond SRJ795 é uma antena telescópica de banda larga de alta qualidade projetada para transceptores portáteis, receptores de comunicações e scanners de rádio portáteis. Fabricado no Japão para os rigorosos padrões de qualidade da Diamond Antenna, oferece ampla cobertura de recepção contínua no espectro de 70 MHz a 1000 MHz (1 GHz), oferecendo uma melhoria substancial no ganho e aquisição de sinal fraco em relação às antenas de pato de borracha padrão.
Equipado com uma base de conectores SMA-J (SMA Female), o SRJ795 é projetado para montagem direta de parafusos para walkie-talkies e scanners que apresentam um poste de chassi SMA Male. Possui um mastro telescópico de várias seções que se estende até 113 cm (44,5 in) para abertura máxima e desaba até apenas 17 cm (6,7 pol) para transporte seguro. Eletricamente configurado como um radiador de 1/4 de onda em 70-300 MHz e um elemento de 5/8 de onda em 300-1000 MHz, ele oferece 2,15 dBi de ganho e suporta até 10 W FM de potência de transmissão.
Aplicações recomendadas
Monitoramento de scanner e receptor de banda larga
Melhora significativamente a sensibilidade à recepção entre as bandas aéreas de aviação civil e militar, serviços públicos VHF/UHF, bandas de rádio amador (2 m / 70 cm), tráfego marítimo e sistemas de utilidade até 1000 MHz.
Comunicações de campo com rádios SMA-Masculino
Fornece uma conexão direta e segura em transceptores com studs de chassi SMA Male, eliminando a atenuação do sinal e o volume causado por adaptadores de RF de pós-venda.
Kits de emergência e campo portáteis
Retrai a 17 cm para facilitar a embalagem em kits de emergência, mochilas ou caixas de ferramentas, estendendo-se a 113 cm sempre que o alcance estendido é necessário.
Por que escolher o diamante SRJ795?
A principal vantagem do SRJ795 é o seu conector SMA-J integrado, adaptado especificamente para rádios onde o terminal de chassis tem rosqueamento externo e um pino central. Suas seções de telescoping de latão de precisão fornecem extensão suave e baixa resistência de contato, permitindo que os usuários ajustem fisicamente o comprimento do elemento para combinar comprimentos de onda operacionais, otimizando assim o VSWR e minimizando o ruído de fundo.
Especificações Técnicas
Característica
Especificação
Marca
Antena de diamante
Modelo
SRJ795
Faixa de frequência
70 – 1000 MHz (Banda larga contínua)
Tipo elétrico
1/4 λ (70–300 MHz) / 5/8 λ (300–1000 MHz)
Ganho
2.15 dBi
Classificação máxima do poder
10 W (FM)
Impedância nominal
50 Ohms
Tipo do conector
SMA-J (SMA fêmea: fio interno com receptáculo central)
Comprimento estendido
113 cm
Comprimento Retraído
17 cm
Peso
50 g
Principais Destaques
Cobertura contínua de banda larga de 70 MHz até 1000 MHz.
Base nativa SMA-J (SMA Female) para montagem direta em rádios com SMA Male studs.
Configuração elétrica dupla: 1/4 λ (70-300 MHz) e 5/8 λ (300-1000 MHz).
ganho de 2.15 dBi para recepção e sensibilidade de sinal impulsionado.
O mastro telescópico se estende até 113 cm e se retrai para 17 cm.
Avaliado para até 10 W FM RF transmitir poder.
Construção leve de 50 gramas apoiada por durabilidade genuína da antena de diamante.
Conteúdo do Pacote
1x Diamond SRJ795 Telescópica Wideband Handheld Antena (SMA-J / SMA fêmea).
Perguntas Frequentes
Qual é a diferença entre Diamond SRH795 e SRJ795?
A única distinção é a base do conector: o SRH795 é equipado com um conector SMA-P (SMA Male), enquanto o SRJ795 possui um conector SMA-J (SMA Female), projetado para encaixar transceptores que têm um poste de chassi SMA Male sem exigir adaptadores externos.
Como o comprimento da antena deve ser definido durante a operação?
Para recepção de banda larga e monitoramento de scanner, estender a antena até o seu comprimento total de 113 cm fornece a captura de sinal ideal. Para transmissão em frequências amadoras específicas de VHF ou UHF, ajustar o número de seções estendidas para se alinhar com o comprimento de onda de ressonância alvo ajuda a alcançar o VSWR mais baixo.
