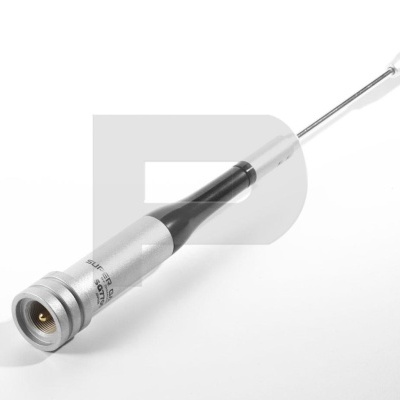

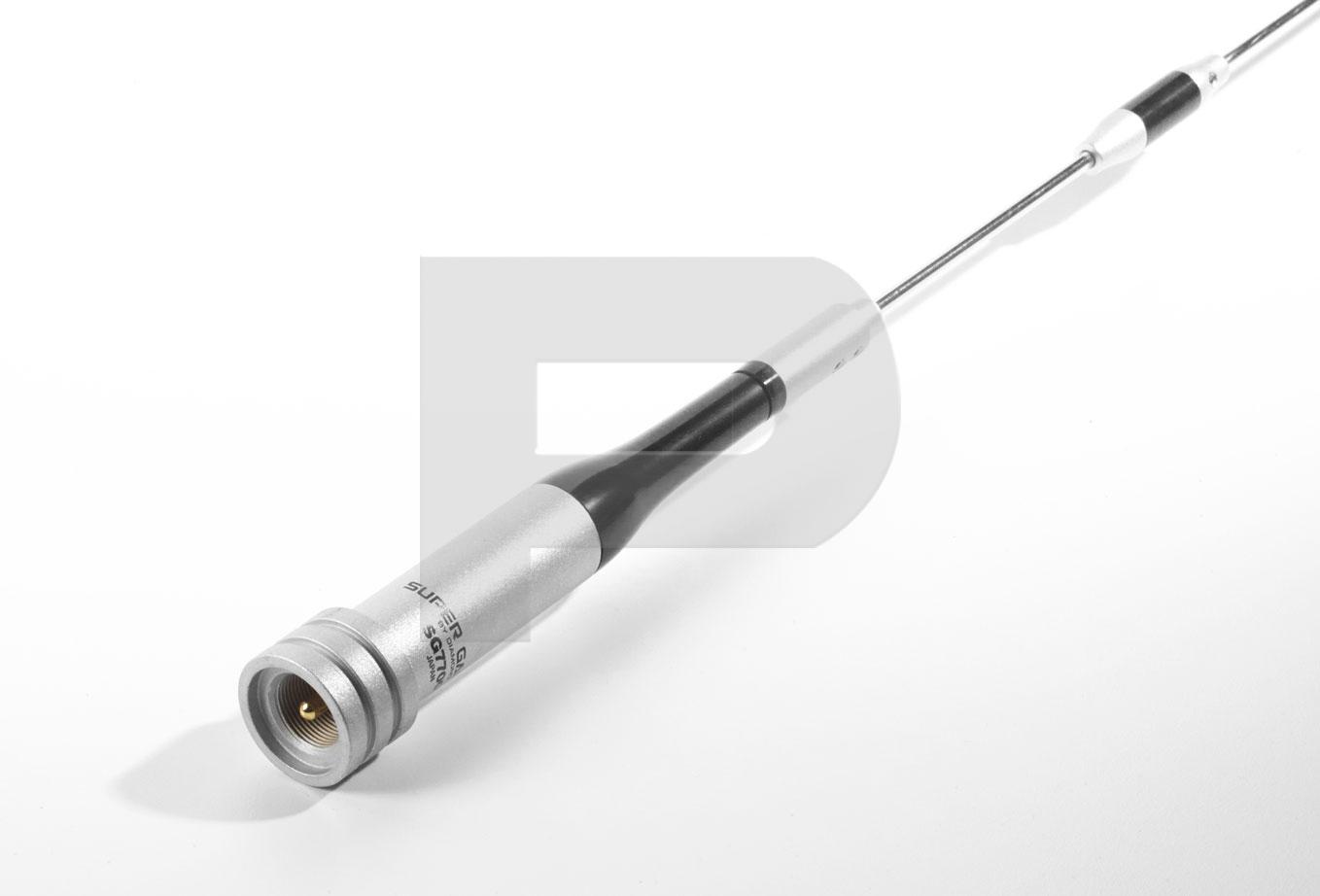

A Diamond SG7700 é uma antena móvel de banda dupla projetada para instalações veiculares nas faixas VHF (144MHz) e UHF (430MHz). Construída com uma arquitetura de projeto sem radial, essa antena opera de forma eficiente sem necessidade de conexão física no plano terra do chassi do veículo, estabilizando parâmetros de transmissão em vários locais de montagem. A seção base termina em um conector RF robusto MP (estilo PL-259) para facilitar a conexão mecânica e elétrica rígida com suportes móveis padrão de cabos.

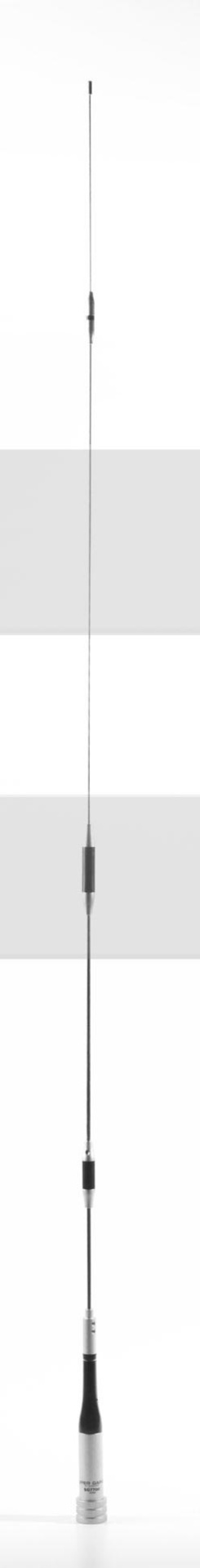

O elemento da antena possui configurações específicas de comprimento de onda elétrica para cada faixa de operação a fim de otimizar os perfis de radiação. Na faixa de 144MHz, utiliza uma configuração radial de carga C dupla de 5/8 de ondas, fornecendo ganho de 4,3dB. Na faixa de 430MHz, ele faz a transição para uma arquitetura radial 2x 5/8 de onda C-Load, aumentando o ganho do sistema para 6,8dB. Com potência máxima de 150W FM, o sistema lida com segurança com transceptores móveis de alta potência, mantendo uma razão de onda estacionária (VSWR) de voltagem inferior a 1,5:1 durante toda a janela de operação sintonizada.
Características
A arquitetura elétrica sem radial permite a instalação sem um plano de terra metálico direto.
Desempenho em banda dupla otimizado para rastreamento simultâneo ou seletivo de frequências de 144MHz e 430MHz.
Configurações de elementos de alto ganho para melhorar a propagação do sinal móvel.
Estrutura base integrada de conector MP para correspondência coaxial de alta resistência.
Especificações Técnicas
Parâmetro
Especificação
Marca
Antena Diamond
Designação do modelo
SG7700
Bandas em Operação
VHF (144MHz) / UHF (430MHz)
Métrica de Ganho do Sistema
4,3dB (144MHz) / 6,8dB (430MHz)
Potência máxima
150W (FM)
Tipo elétrico (144MHz)
Radial de carga C dupla de 5/8 de onda
Tipo elétrico (430MHz)
2x 5/8 de onda radial C-Load
Impedância nominal
50Ω
Limiar VSWR
Menos de 1,5:1
Tipo de Conector Base
MP (perfil masculino compatível com PL-259)
Comprimento Total
1,27 m
Peso líquido
350g
