A LWHF-160 é uma antena de fio longo alimentada pela extremidade, multibanda , projetada para operar de 160 metros a 6 metros , incluindo as bandas WARC . Possui um UNUN integrado de 9:1 , o que simplifica a instalação e proporciona excelente desempenho multibanda quando usada com um sintonizador de antena (ATU) de qualidade.
Com um comprimento total de fio de 41,7 metros , a antena oferece ampla cobertura em HF e 6 metros, tornando-a uma excelente escolha para radioamadores que buscam uma antena versátil para instalações fixas ou portáteis. Uma conexão de aterramento adicional é fornecida para uso com uma haste de aterramento, se necessário.
Características
Antena multibanda de fio longo alimentada pela extremidade.
Abrange as bandas amadoras de 160 m a 6 m .
Inclui todas as bandas WARC.
ONU integrada 9:1.
Excelente desempenho com uma unidade de sintonia de ar adequada.
Conexão de aterramento adicional disponível.
Instalação fácil com um único ponto de alimentação.
Adequado para estações HF domésticas e operação portátil.
Especificações técnicas
Faixa de frequência: 1,8 MHz a 50 MHz (160-6 m).
Bandas suportadas: 160 m, 80 m, 40 m, 20 m, 15 m, 10 m e 6 m, incluindo as bandas WARC.
Dispositivo de correspondência: 9:1 UNUN.
Comprimento do fio: 41,7 m.
Potência máxima: 400 W.
Conector: SO-239 (UHF fêmea).
Tipo de antena: Fio longo alimentado pela extremidade.
Informação IA

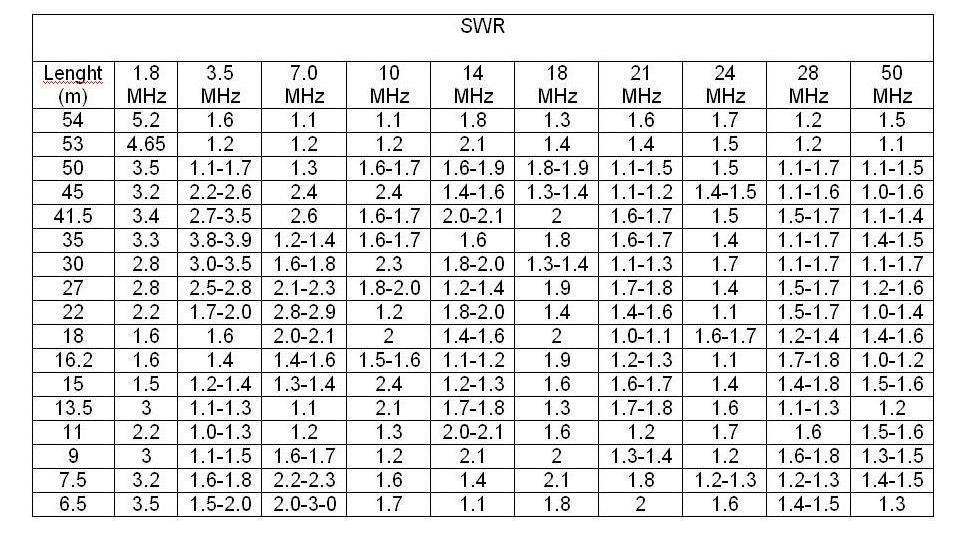

Esta imagem mostra uma tabela de referência de SWR (relação de onda estacionária) para antenas de fio longo aleatório (random long-wire antennas) alimentadas através de um balun/unun 9:1 em diferentes bandas de rádio amador (de 1.8 MHz a 50 MHz). [1, 2]
Comprimento do fio (Lenght/m): As linhas verticais à esquerda indicam o comprimento total do elemento de fio em metros (variando de 6,5 m a 54 m). [1]
Bandas de Frequência: As colunas superiores mostram as frequências em MHz (1.8, 3.5, 7.0, 10, 14, 18, 21, 24, 28 e 50 MHz). [1]
Valores de SWR: Os números nas células indicam a SWR esperada ou típica (valores menores que 2:1 são geralmente considerados bons, enquanto valores mais altos podem exigir o uso de um acoplador de antenas/tuner). [1, 2]
